一、 材料規格：
 1、适应范圍

項目			100型
材料 規格	极片	正极长度/公差	30～60
		正极宽度/公差	50～100
		負极长度/公差	30～60
		負极宽度/公差	50～100
		正极厚度	0.05-0.3mm
		負极厚度	0.05-0.3mm
	隔膜	宽度	負极宽度+3mm
		厚度（µm ）	25
		最大外徑	φ250
		纸筒內徑	3＂


2、工藝要求
2.1极片塗布間歇誤差：±1mm；极片留白正反面对齊誤差：±1mm；
2.2单片极片的蛇行彎誤差：0.3mm/1000mm；
2.3极耳宽度誤差：±0.1mm；极耳收卷的端面的平面度誤差±0.5mm。
3、産品規格

H電芯厚度

5－10


二、 技術參數

項目		技術參數
技術參數	疊片速度（S/片）	1.5S/片-2.5S/片
	极片與隔膜間疊合精度(縱向)	中心偏差小于0.3mm(縱向)
	极片間对位精度	中心偏差小于0.3mm
	隔膜間对位精度	端面对齊偏差小于0.3mm
	单片对齊精度	±0.5mm;
	极片整體对齊精度	±0.5mm
	夾具宽度可調范圍	0-20mm（可調）
	輔助时間（S）	15-25
	疊片數量	可設定
	疊片方式	Z型方式
	真空吸附	真空吸盤
	總功率	3KW

三、 性能特點
1、性能说明

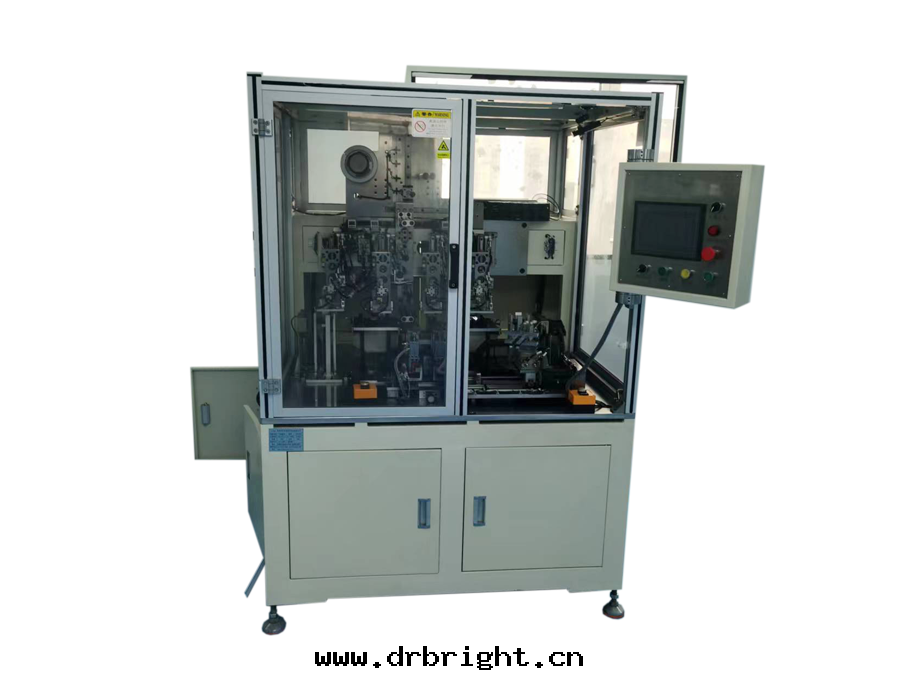

1．1 本疊片機用于實現锂離子动力電池自动繞隔膜，将锂電池電池正負极片與隔膜纸做Z型疊片，形成電芯組件，最後人工收料；
1．2  上料采取填充彈夾方式和自动上料裝置，彈夾內儲存定制片數的极片，极片取完或程序設定疊片次數完成；
1．3疊片过程隔膜通过直流馬达放卷，隔膜张力通过傳感器控制，使隔膜张力恒定 0.1Kg-1.0Kg；
1．4設有隔膜定型功能，使疊完的電池不翹曲；
1．5真空吸取极片分初定位與次定位，以确保疊片精度；
1．6随着疊片電芯的增加，有伺服機構控制電芯的下降，保持疊片高度的準确性；
1．7右极片盒有整體下降功能；
1．8電芯取出方式：通过機械手夾住電芯转90°移出，人工取料；
1．9  機械疊放极片，在达到設定疊片层數後自动提示，自动停止；
1．10人機界面有疊片設置參數；
1．11隔膜有恒张力裝置；
1．12系統采用觸摸屏操作，方便調試及參數設置，並有錯誤顯示提示功能；
1．13設备在安全措施方面应設有防護裝置、聲光報警裝置。
四、 部件功能介紹
1、系統組成
1.1 總體結構
整機包括:左右极片盒(左右各2个),左右次定位(共2个)主疊片台(1个),极片讓位組件,後移动組件,隔膜放卷組件，主傳动組件,控制系統等。
1.2 左右极片盒組件
疊片台不动,隔膜来回转繞,有极片初定位與次定位各2套,右邊的极片盒裝置可下降。右极片盒可上下移动,此機構是为了電芯卷隔膜时空出一个較大的空間.機構的上下移动,不会影響极片盒的左右位置,且移动的機構采用伺服馬达裝置,上下移动快且定位準,料盒的前後移动采用伺服機構,极片的上頂移动采用伺服機構。极片盒表面光滑，表面光潔度达到0.8。
1.3 左右次定位組件
在次定位裝置中,有微型气缸去定位,定位闆下有真空吸附功能。機械定位：一片极片從吸片盒被真空吸盤吸起，放在次定位台後，定位台上X，Y方向两个气缸推动极片進行定位，並不造成极片損傷。
1.4  疊片組件
真空吸盤把一片极片吸至疊片台,此位置有夾緊气缸壓緊极片與隔膜,主疊片台左右移动，進行疊片.疊片台下有壓彈機構與伺服機構确保壓片刀每次工作在同一工作高度，用壓彈機構去确保電芯始終處于壓緊狀态，用伺服機構的下降去控制電芯的厚度的增加。真空吸片裝置，有抖片防粘片功能，有傳感器檢測是否粘片、粘片報警停機功能。整个过程不造成极片的損傷。壓緊夾子表面鏡面光滑，对隔膜及极片不造成損傷。
1.5  隔膜放卷組件
此裝置有直流馬达，过輥张力裝置，通过过輥上下移动檢測控制電機，啟停放卷隔膜。
1.6  主傳动組件
此機構使用伺服馬达,有精密滾珠丝杆,精密軸承,起动與停止加速速度快,定位準确。
1.7 防塵外罩：機器正面增加防塵外罩。
五、 産品使用环境

工作环境	電源	AC220V 单相；電壓波动小于±10%；
	壓縮空气	0.4～0.6Mpa（4-6kgf/cm）
	耗气量	230L/MIN
	真空量	10L/S
	壓力露點（干湿程度）	3級（-20℃）
	殘餘含塵量	1 級：0.1mg/m3（对应粒徑为0.1um）
	殘餘含油量	2 級：0.1 mg/m3
	环境温度	20～35℃
	相对湿度	5～55％HR
	环境潔淨度	不低于10万級，現场無腐蝕性气體、液體、爆炸性气體
