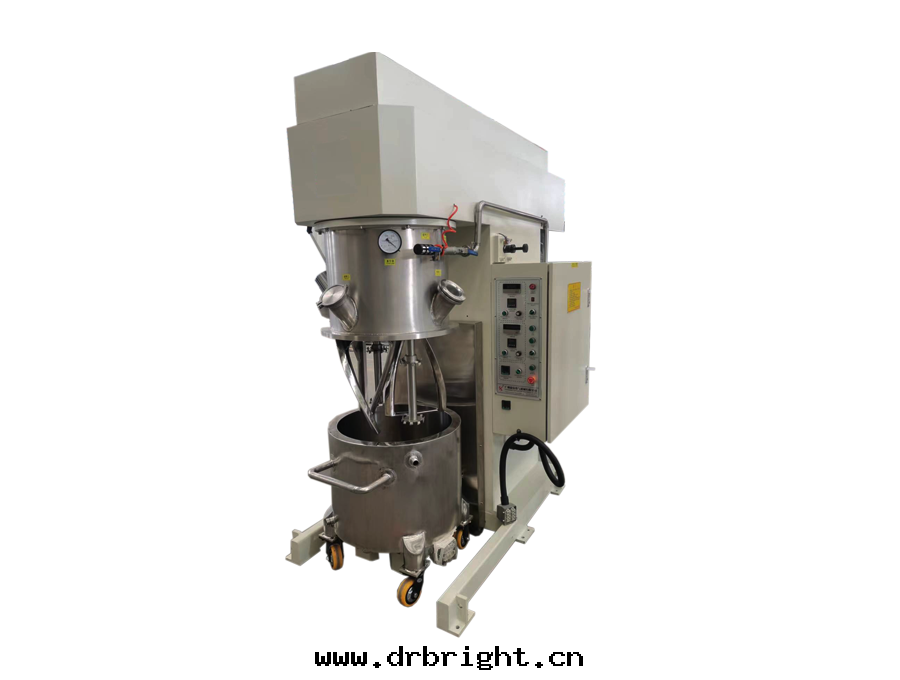

30L双行星高速动力混合機(
| GRS-DPM-30L 行星式动力混合機是結合了傳統双行星混合機和高速分散機的原理、組成的一種全能的新機型， 目前在衆多领域有着廣泛的应用。 我司針对动力電池漿料固含量高、黏度大的 |
 |
| 關注抖音官方賬号，查看更多設备視頻 |
| 序号 | 項目名稱 | 型号規格 | 産地 |
| 1 | 減速機 | 斜齒輪減速機 | 綠傳股份 |
| 2 | 電 機 | 低速3KW-4級， 1台；高速5.5KW-2級， 1台。 | 皖南 |
| 3 | 變頻器 | 3KWx1台； 5.5KWx1台 | 偉創 |
| 4 | 測温器 | Pt100 (測温精度高) | 歐姆龍 |
| 5 | 軸 承 | 按图纸 | 德国FAG |
| 6 | 骨架油封 | 氟塑骨架油封 | 台灣NAK |
| 7 | 電器元件 | 低壓電器元件 | 施耐德或同等品牌 |
| 8 | 閥 門 | 按图纸 | 埃尼斯 |
| 9 | 機械密封 | 两套機械密封 | 德国博格曼 |
| 10 | 齒 輪 | 采用齒面硬化處理精密磨削加工， 采用斜齒輪傳动 | 歐偉拓 |
| 11 | 直線導軌 | HIWIN | 自制 |
| 12 | 觸摸屏 | 10寸 | 西門子 |
| 13 | PLC | 西門子 |
| 1 | 真空度 | -0.098MPa(静态保壓12小时， -0.088以上) |
| 2 | 結構形式 | 单臂型 |
| 3 | 转速r/min | 公转： 0~43r/min，自转：0~84r/min(變頻調速)； 高速： 0~5000r/min |
| 4 | 低速軸 | 麻花漿、直線導軌： 台灣HIWIN |
| 5 | 升降方式 | 直線導軌料缸丝杠升降, |
| 6 | 升降高度 | 400mm |
| 7 | 刮 壁 | 不鏽鋼刮刀，配四氟乙烯刮闆 |
| 8 | 測温方式 | 桶壁測温，測温點離料缸底部1/3處，內設旋转導電裝置， 測温头接觸物料， 測温準确。 |
| 9 | 桶體定位 | 采用提放置弧形闆定块， 釜蓋上設凸緣結構， 确保中心定位。 |
| 10 | 總功率(KW) | 9kw |
| 11 | 電 源 | AC：3*380V、50HZ |
| 12 | 外形尺寸 | 长1700宽950高1900 (mm) |
| 13 | 重量(kg) | 約980kg |
| 1 | 釜體尺寸 (內徑X內高) | Φ 400×350 設計容積44L |
| 2 | 容積(L) | 30L |
| 3 | 設計壓力(Mpa) | 內筒-0.098Mpa, 夾套0.2Mpa |
| 4 | 設計温度(℃) | -10~+200℃ |
| 5 | 主體材料 | 與物料接觸的为SUS304, 夾套： 304，底部材質： 304不鏽鋼+Q235-B |
| 6 | 筒體厚度 | 內筒δ 5mm(加工後實測厚度)，夾套δ 3mm。 |
| s/n | 名稱 | 材質 | s/n | 名稱 | 材質 | |
| 1 | 上桶體 | SUS304 | 4 | 攪拌軸 | SUS304 | |
| 2 | 下通體 | SUS304 | 5 | 攪拌漿 | SUS316L | |
| 3 | 夾套 | SUS304 | 6 | 機架、底座等 | Q235-B |
| s/n | 用 途 | 規 格 | 數 量 | 备 注 |
| 1 | 粉料投料口 | DN120 | 1 | 快開型、設DN120快開式投料口 |
| 2 | 視鏡 | DN100 | 2 | 安裝LED視鏡燈 |
| 3 | 抽真空 | DN15 | 1 | 带牙球閥(气动控制模块) |
| 4 | 充氮口 | DN15 | 1 | 带牙球閥 |
| 5 | 排气口 | DN15 | 1 | 带牙球閥(气动控制模块) |
| 6 | 备用口 | DN32 | 1 | 快卡連接配盲蓋加鎖扣裝置 |
| 7 | 真空表口 | M20×1.5 | 1 | 配真空表： Y-100型(電接點) |
| 说明： 釜蓋为直筒形，釜蓋內面設倒扣， 釜蓋內外壁打磨光滑，便于清潔。 | ||||
| 1 | 低速攪拌軸：麻花漿，純不鏽鋼澆鑄而成；高速分散軸： 2个高速軸，軸上两个Φ 85分散盤 (可任意調节高度) 。 |
| 2 | 漿軸和漿葉：表面經抛光處理。攪拌槳與桶底間距3mm，攪拌槳與桶壁間距3-4mm、槳與槳間 距4-6mm。 |
| 3 | 軸密封：機械式密封結構。 |
| 4 | 行星箱304 (攪拌槳與公转同向转动) |
|
说明： 1、設計适合平底形攪拌罐,漿軸設計合理便于清潔。 2、行星架體設計超壓平衡孔，防止正壓造成漏油。 3、行星架體設計傳动裝置、密封結構注油孔。 |
|
| S/N | 标準型 |
| 1 | 控制方式： 邏輯電路，DC24V |
| 2 | 電源： AC 3×440V 50Hz |
| 3 | 接觸器、空气開關、斷路器等 |
| 4 | 低速電機为變頻器啟动 |
| 5 | 電櫃采用正壓通風型 |
| S/N | 标準型 |
| 1 | 全觸摸屏控制 |
| 2 | 緊急停止按鈕一个 |
| 3 | 带鎖電源開關 |
| 4 | 電源指示 |
| S/N | 说 明 |
| 急停開關 | |
| 1 | 按下急停開關， 設备立即停止， 並不能進行任何操作。 |
| 啟动低速攪拌 | |
| 1 | 桶體上升到位才能啟动。 |
| 攪拌故障停止 | |
| 1 | 低速攪拌过载， 低速攪拌停止。 |
| 桶體升降 | |
| 1 | 桶內未排真空不能下降。 |
| 2 | 桶體一旦下降， 攪拌停止。 |
| 3 | 桶體上升和下降到位後自动停止。 |
| s/n | 名稱 | 規格 | 材質 | 數量 | 备注 |
| 1 | 釜蓋密封胶条 | 8×6，L=1300 | 矽胶 | 1 |
...
...
...
