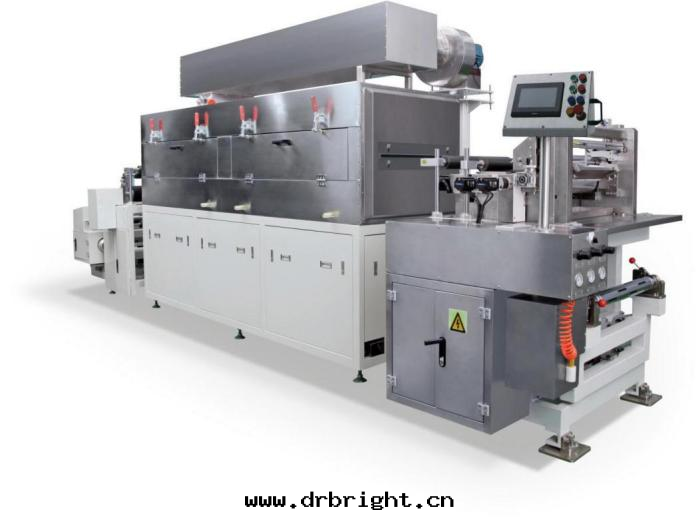

400型擠壓塗布機
| 适用范圍 适用于油性或水性的磷酸铁锂、油性的钴酸锂、三元、錳酸锂、油性或水性負极碳石墨體、钛酸锂等漿料體系的塗覆工序； 2.工作流程说明： 极片基材由放卷裝置放出，經 |
 |
| 關注抖音官方賬号，查看更多設备視頻 |
| 正极 | 負极 | |
| 基材 | 鋁箔 | 铜箔 |
| 宽度 | 200-330 | 200-330 |
| 厚度（µm） | 10-20 | 6-15 |
| 外徑 | Max.300 | Max.300 |
| 重量（kg） | Max.300 | Max.300 |
| 正极 | 負极 | |
| 材料 | 磷酸铁锂、钴酸锂、錳酸锂、三元等 | 石墨、钛酸锂等 |
| 溶劑 | NMP（油性）/ DI-Water（水性） | |
| 固含量（wt%） | 30-80 | |
| 漿料比重（g/cm3） | 0.9-2.0 | 0.9-1.5 |
| 粘度 | 2000-15000 | 1500-15000 |
| 粘結劑 | PVDF/水性 | PVDF/SBR/水性 |
| 温度 | 20-28℃ | 20-28℃ |
| 单面塗层干厚度（µm） | 30-200 |
| 塗布宽度 | 150～300 |
| 機械速度(m/min) | 1～5 |
| 塗布速度(m/min) | 1～2 |
| 塗布方式 | 連續,間歇，斑馬塗布 |
| 最小間隙长度 | 8 |
| 最小塗布长度 | 30 |
| 单面塗干膜重量范圍 | 35～300g/㎡ |
| 設备故障率 | ≤2%（只由設备造成的故障） |
| 項目 | 标記 | 标準V=1.5m/min | |
|
1) 間歇塗布的産品精度 |
A（拖尾） | ≤1mm (與漿料黏度及黏結劑特性有關) | |
| B(头部异常區域) | ≤6mm | ||
| C(尾部异常區域) | ≤5mm | ||
| D(邊緣效应9域) | ≤5mm，-10～+5um（漿料黏度變化＜±300cps） | ||
| E/H(长度/留白誤差) | ≤±0.5mm | ||
| F（宽度誤差） | |||
| M( 宽度誤差） | |||
| G1（头部厚度） | -10～+5um | ||
| G2（尾部厚度） | -10～+5um | ||
| I（正反对位誤差） | ≤±0.5mm | ||
| 正反面縱向对位誤差 | |||
| 塗布重量要求 |
≤±1.2% 剔除不良基材影響，但測量值包含基材重量(基材誤差≤1.2%) |
||
| 2) 間歇塗布长度范圍 | L1(min塗膜长度)mm | 20.0mm | |
| L2(min間歇长度)mm | 6.0mm | ||
| L1 /L2(塗布+間斷长度) | L1 +L2 ≥50mm | ||
|
3) 連續塗布的産品精度 |
D(邊緣效应區域) | ≤5mm，-10～+5um（漿料黏度變化＜±300cps） | |
| F（宽度誤差） | ≤±0.5mm | ||
| M( 宽度誤差） | |||
| I(正反面縱向对位誤差) | |||
| 塗布重量要求 |
≤±1.2% 剔除不良基材影響，但測量值包含基材重量(基材誤差≤1.2%) |
||
| 序号 | 項目 | 技術參數 |
| 1 | 放卷方向 | 向上和向下 |
| 2 | 放卷直徑 | Max300mm |
| 3 | 放卷重量 | Max300kg |
| 5 | 糾偏方式 | 自动EPC控制，行程±50mm,超聲波探头（可适应透明基材引带） |
| 6 | 上卷料方式 | 料卷采用3英寸气脹軸固定 |
| 7 | 气脹軸最大承重 | 300Kg/条 |
| 8 | 鋁合金过輥 | 鋁合金过輥表面硬陽极氧化處理 |
| 9 | 接料平台 | 双壓杆，人工接料平台，中間開有劃带槽 |
| 12 | 放卷軸驅动方式 | 三相异步電機+精密減速機 |
| 序号 | 項目 | 技術參數 |
| 1 | 塗輥（鋼輥） | 表面鍍硬鉻； DDR馬达直連驅动； |
| 2 | 模头與塗輥間距離調整 | 伺服電機配合高精度位移傳感器做閉环跟蹤控制，間距量通过屏幕設定，1～5000um，調整分辩率为0.1um，重複定位精度≤±0.3um。 |
| 3 | 塗布模头結構 |
有效塗布宽度300mm； 模头材質：模头主體为SUS630材質； |
| 4 | 壓力監控系統 |
擠壓头腔體內、泵出口、回流腔體漿料壓力（壓差）監控供料壓力監控、回流壓力監控、模头腔內壓力監控；可以實时監控供料过程，若有堵塞时實報警 可在觸屏顯示實際壓力值，和可設定上下限報警壓力值，當壓力值不在設定范圍內出現報警提示及聲光報警。 |
| 5 | 操作模式 | 觸摸屏+按鍵結合操作 |
| 6 | 供料系統組成 | 伺服驅动精密螺杆泵供料，采用超聲波傳感器对液位監控，对入料系統進行控制 |
| 7 | 供料过滤系統 | 对盛料容器的入料及出料進行过滤 |
| 8 | 塗布重量調节 | 泵速、流量、間隙，手动、自动、聯动調节 |
| 9 | 塗布层的邊緣厚度 | 可通过調整模头垫片做到削薄 |
| 10 | 单条及多条（斑馬塗）塗布宽度控制 | 更換相应模闆（模头上部分與模头下部分之間的垫片） |
| 11 | 塗布間隙實現方式 | 高速電磁閥控制气缸快速響应 |
| 12 | 模头承载部移动 | 大行程進退，按鈕操作，双气缸驅动 |
| 13 | 模头橫向調节功能 | 采用精密直線導軌導向，手动調节，保證正、反面在縱向的对齊精度; |
| 序号 | 項目 | 技術參數 |
| 1. | 烘道組成 | 1米/节，共4节，4米；室温～150℃ |
| 2. | 烘道及風管钣金材質 | 內膽SUS304，外膽SUS201； |
| 3. | 温度控制 |
正常工作温度控制，温度設定可在觸摸上完成 超温保護控制，超温时将出現聲光報警，並切斷加热源；各段完全独立控制 |
| 4. | 加热 | 電加热 ，加热温度室温-150℃ |
| 5. | 烘道內温度 | 室温～150℃ |
| 6. | 送風方式 | 上、下热風循环，風量手柄旋转可調；有新風及热風过滤 |
| 7. | 单节送風量 | 2000m³/h～3000m³/h; |
| 8. | 排風機 | 1个，風量1000m³/h～3000m³/h； |
| 9. | 風機控制 | 全部變頻控制，變頻參數在觸摸屏設置；風機双层保温； |
| 10. | 烘箱防爆裝置 |
所有烘箱區域風機均采用防爆結構; 在烘箱頂部設計防爆口; |
| 序号 | 項目 | 技術參數 |
| 1 | 收卷方向 | 向上和向下 |
| 2 | 收卷张力 |
0-150N整个宽度； 收卷采用錐度张力控制; |
| 3 | 糾偏方式 | 自动EPC控制，行程±50mm,超聲波探头（可适应透明基材引带）； |
| 4 | 卷料固定方式 | 料卷采用3英寸气脹軸固定，双面支撐； |
| 5 | 收卷卷徑 | Max.Ф300mm |
| 6 | 气脹軸最大承重 | 300Kg/条 |
| 7 | 收卷气脹軸条數 | 1条 |
| 8 | 接料平台 | 双壓杆，中間開有劃带槽；配备刻度尺，方便接带对位； |
| 9 | 控制系統 | 在收卷部分設置功能操作按鈕； |
| 10 | 收卷軸驅动方式 | 三相异步電機+精密減速機； |
| 序号 | 項目 | 技術參數 |
| 1 | 主控系統 | 觸摸屏、PLC系統、模块、伺服系統；觸摸屏及常用按鍵安裝在機头上. |
| 2 | 運行方式 | 手动、自动、急停；主控系統在機头觸摸屏；整機前後均能進行按鈕操作 |
| 3 | 塗布、間歇长度設定范圍 |
塗布长度 30.0mm～連續塗布； 間歇长度6.0～1000.0mm； |
| 4 | 安全防護功能 | 機械互鎖自鎖/安全警示标識/急停開關按鈕/防護罩等 |
| 5 | 報警情況 | 設备出現故障或啟动时，機头三色報警燈警示；觸摸屏将顯示相应的修正画面 |
| 6 | 操作条件設定 | 塗布線速度、张力控制、塗层設定、头尾削薄設定、風機頻率、温度設定，均可通过觸摸屏設定、顯示並記录 |
| 7 | 塗膜方式 | 連續、間歇、条紋、斑馬塗膜 |
| 8 | 头尾厚度削薄 | 程序處理，間隙閥調节 |
| 9 | 記數功能 | 塗布片數記录、塗布长度計米 |
| 序号 | 名稱 | 品牌 | 品牌屬地 |
| 1. | PLC控制系統 | 三菱 | 日本 |
| 2. | 觸摸屏 | Weinview | 台灣 |
| 3. | 伺服電機 | 三菱/安川/松下 | 日本 |
| 4. | DD馬达 | 科尔摩根/力士乐 | 美国/德国 |
| 5. | 模头 | 松井/牧東野/曼恩斯特 | 中国 |
| 6. | 精密計量泵 | HEISHIN | 日本 |
| 7. | 位移傳感器 | KEYENCE | 日本 |
| 8. | 低壓電器 | Schneider/正泰 | 法国/中国 |
| 9. | 温控器 | OMRON/陽明 | 日本/台灣 |
| 10. | 間隙控制高速電池閥 | MAC/FESTO | 美国/德国 |
| 11. | 气缸 | SMC/AirTAC | 日本/台灣 |
| 12. | 減速機 | 川銘/万鑫 | 中国 |
| 13. | 軸承 | NSK/ASAHI/FAG | 日本/德国/中国 |
| 14. | 變頻器 | Danfoss | 丹麥 |
| 15. | 糾偏器 | 爱博/KADO | 中国 |
| 16. | 風機 | 鑫風/奧衆 | 中国 |
| 注：如有特殊情況，采用以上同級品牌 | |||
| 序号 | 名 稱 | 单位 | 數量 |
| 1. | 胶輥 | 条 | 1 |
| 2. | 閥密封件 | 个 | 10 |
| 3. | 發热管 | 条 | 3 |
| 4. | 紅色带燈按鈕 | PCS | 1 |
| 5. | 綠色带燈按鈕 | PCS | 1 |
| 6. | 內六角扳手 | 套 | 1 |
| 7. | 外六角扳手 | 套 | 1 |
| 8. | 工具箱 | 个 | 1 |
| 9. | 塞規 | 个 | 1 |
| 10. | 擠壓模头垫片 | 个 | 1 |
| 11. | 不鏽鋼过滤网 | 米 | 1 |
...
...
...
