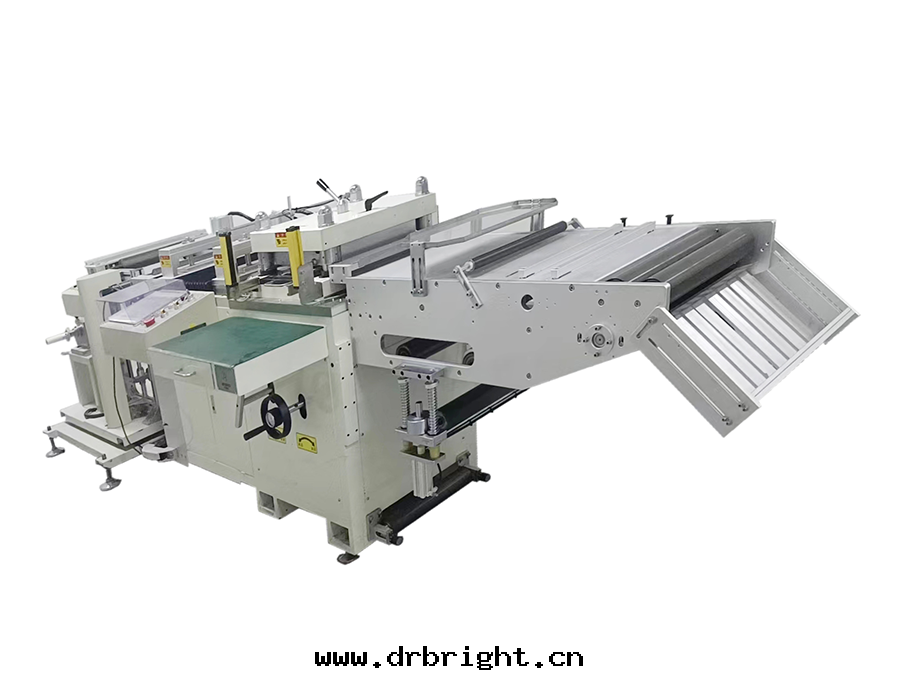

整機外觀及主要機構部件構成 （附图）
整機尺寸(約)：3600mm * 宽：1600mm * 高：1800mm

1. 自动放料糾偏機
1.1. 材料懸挂機構，采用两端均具有高強度支撐結構的气脹軸，可承受重达100kg的材料，並且開合角度达到70°以上，使上下材料變得非常輕松。
料卷重量：<50kg(客戶規格)
1.2. 全自动放料機構，采用具有減速箱結構及刹車裝置的交流電機作为动力，可實現重达100kg的材料順暢放料、刹停动作。
1.3. 气动壓緊接料機構，采用四气缸双壓杆結構，並且具有劃刀導槽及刻度，使更換材料更加方便、快捷、节約材料。
1.4. 材料自动放卷糾偏機構，采用全自动超聲波感应糾偏機構，能準确快速地糾正材料在输送过程中的微量擺动及移位，並且可对透明材料進行有效識别。
1.5. 全自动张力機構通过配置浮輥的张力調节，並且可通过手动選擇合适的砝碼，調节所需的合适张力，使材料在放料过程中全程保持良好的张力狀态，保證了材料進給时的精度。
2. 進料機構
2.1. 采用多組大直徑过輥結構，为材料提供順暢的進料方式，減少材料彎折而造成的損傷。

3. 送料機構
3.1. 機械手夾料、壓料機構，采用大面積夾闆加調壓气缸驅动的方式，保證材料夾緊的同时減少对材料施加的壓強，对材料及傳送带進行分離式夾持固定。
3.2. 采用日本安川伺服電機驅动，台灣上银丝杆、導軌傳动，可實現高效、精密的送料动作，送料效率可达30次/分鐘以上。
設備運行速度最高可達9000次/h(客戶規格)
3.3. 防塵裝置，采用折疊式風琴防護罩，能有效阻擋廢料碎片進入設备運动部位，並且方便維護。
4. 模切主機
4.1. 主機身、上模闆、下模闆、連杆、采用優質灰口鑄铁和球墨鑄铁一體鑄造而成，所有鑄造件均采用退火、回火消除內应力處理,在气候變化以及沖擊作用力下,不易産生變形。
4.2. 沖切機主傳动機構，采用高穩定性的曲軸連杆六導柱定位，其結構受力更均勻，壓力更平穩。具有數控自动加減壓力，自动鎖緊功能。
4.3. 刀模全自动鎖刀模裝置，采用多點气缸加L型勾鎖緊，具有鎖緊力強，平穩性好，裝卸方便等優點。
4.4. 刀模微調機構，采用螺杆機構調节，實現刀模前後位置±5mm、旋转角度±5°微調功能。刀模安裝方便快捷，上模座、下模座、連杆、機身等多處均采用優質灰口鑄铁整體鑄造。
5. 出料機構
5.1. 采用鋁合金大立闆、大面積不鏽鋼平台加多組傳动过輥結構，並具有産品固定、導向；廢料固定、導向；傳送带導向，傳送带张力緩沖、张力調节等功能及機構，为极片收集及廢料順利排出提供基础。
6. 输送带循环機構
6.1. 输送带循环機構，采用多組过輥、緩沖及张力調节機構組成，循环输送带在産品下面托底使用，産品沖切成型後，将材料、産品及廢料順利傳送至不同工位，有效的提高了循环使用率。
6.2. 清潔裝置，对傳送带上的廢料碎片、粉塵、静電進行有效清潔，提高産品良率。
7. 自动上收廢料機構
7.1. 可調收卷速度、收卷张力；
7.2. 設有護罩，防止粉塵掉落。
8. 傳送带輔助接带機構
8.1. 傳送带輔助接带機構，采用立闆式双導軌橫置設計，優化操作空間，提高傳送带接带效率。
8.2. 隐藏式伸縮刀架，有效避免操作人員與刀具直接接觸，杜絕發生接带安全事故。
8.3. 導向槽具有中分刻度，为快速对齊、找正傳送带提供幫助。
9. 潤滑系統
9.1. 采用全自动油泵循环供油，为沖切主機的內部結構（即主軸、連杆、齒輪、軸承、精密導套、導柱等）提供有效潤滑。
10. 控制系統
10.1. 自主研發的智能控制系統，具有长度自动識别/跟蹤/記憶/誤差補償等功能；由伺服系統根據自动跟蹤每模不同的长度數據，自动控制送料长度，保證每次的送料位置精确穩定；送料參數可在人機界面上自由設置。
智能人機操作介面及智能微電腦控制系統(客戶規格)
11. 安裝防護
11.1. 安全防護結構，運动部位采用紅外光栅、防護擋闆和安全護罩結構，为操作人員提供多重、有效的安全防護。
具備安全裝置(如紅外線光柵保護、安全防護罩或更安全之裝置)(客戶規格)

二、 設备主要電器配置

1. 糾偏系統：東登。
2. 送料伺服電機：日本YASKAWA（安川）。
3. 沖切伺服電機：英威騰或同等。
4. PLC控制器：日本OMRON（歐姆龍）工控。
5. 气动元器件: 亞德客系列與气立可系列。
6. 觸摸屏：台灣WEINVIEW（威倫）/屏通 觸摸屏。
7. 定位傳感器：日本SUNX（神視）傳感器。
8. 丝杆導軌：台灣HIWIN/台灣TBI。

350-1全自动模切機技術參數

1. 模切速度: 每分鐘30沖次（根據送料长度速度可調）。
設備運行速度最高可達9000次/h(客戶規格)
①  産品走向示意图如下：

2. 最大过料宽度为：350 mm。
最大進料寬度：350mm。(客戶規格)
3. 最大成型尺寸：330 mm × 320 mm 。
4. 最大模切速度：30次/分鐘。
設備運行速度最高可達9000次/h(客戶規格)
5. 料卷糾偏精度：±0.2mm。
6. 输送带使用壽命：循环使用約2万次。
7. 整機所需功率：7KW。
8. 整機适用電壓：AC380V±10%。
電壓：AC220V(客戶規格)
9. 整機所需气壓：壓力为0.5 ～ 0.7Mpa（客戶自备）。
10. 整機所需負壓：-70kpa（客戶自备）
11. 整機約重:1800KG。
12. 進料速度及步距可調控(客戶規格)
13. 進料步距精度：≦0.1mm(客戶規格)
14. 具有廢料自動分離回收裝置(客戶規格)
15. 具有手動及自動模式(客戶規格)
16. 設備機身以及控制系統有中文部分皆需改為繁體中文(客戶規格)
17. 正極刀模與負極刀模各一組，材質為鎢鋼鍍鎳，刀模厚度要求≥8mm，沖切刀模可上下、前後、角度等調節功能，且裝卸及調節方便，刀模大小規格須依照客戶正極及負極級片之設計圖如下(客戶規格)
