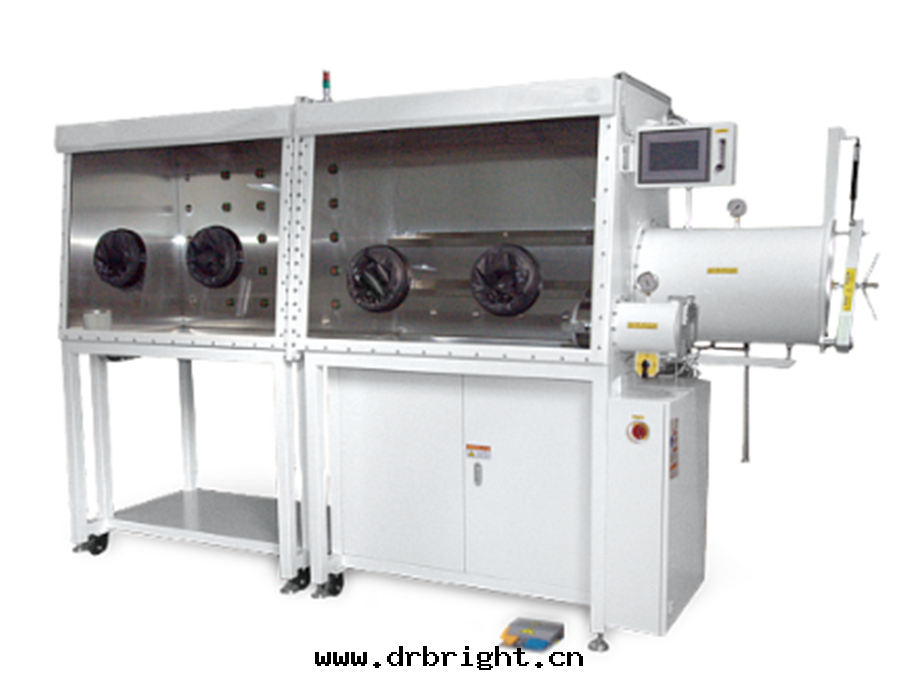

双面四工位手套箱技術參數

1.箱體
箱    體：2400mm（长）×1200mm（下宽）×900mm（高）、材質为3mm厚SUS304。（两节双面箱體）
前    窗：傾斜設計的操作面，8mm厚可拆卸鋼化玻璃視窗。
手 套 口：直徑220mm硬鋁合金實心棒材加工而成，經耐腐蝕陽极氧化處理。
手    套：美国諾斯丁基橡胶手套，手套口徑8英寸，厚度0.4 mm。
壓    力：使用壓力區間为±10mbar。
壓力開關：德国哈斯瓦謝微壓壓力傳感器
照    明：使用LED燈带，节能环保。
置 物 架：箱體設置2层置物架。
支    架：高950mm，安裝有万向腳輪及不鏽鋼水平支撐座。
接    口：箱體設置多个KF40接口，以便于接入气體、液體、信号等。
電    源：220V、50Hz多孔灌胶插線闆。
过 滤 器：箱體進出口處采用複合HEPA标準的过滤精度0.3微米高效过滤器。
洩 漏 率：＜0.001vol%/h，ISO 10648-2国際标準，具有中国計量科學研究院檢測報告。
自动清洗：箱體带自动清洗功能，快速置換箱體內气氛。
2.过渡艙
尺  寸：大过渡艙Φ390mm*600mm，材質为3mm厚SUS304，活塞門。
小过渡艙Φ150mm*330mm，材質为3mm厚SUS304。
位  置：箱體右側有大小过渡艙各1个。
托  盤：大过渡艙內設可滑动240mm*580mm SUS304托盤。
小过渡艙內設半圆形SUS304托盤。
小过渡艙蓋采用杠杆鎖壓緊式，開閉简单方便且密封性能優异。
操  作：大过渡艙手动開閉，具有自动抽气補气功能，通过觸摸屏控制。
小过渡艙手动開閉，三通球閥手动操作抽气補气。
真空度：≤－0.1MPa，带顯示，配置德国WIKA耐震真空壓力表。


3.循环淨化再生系統
3.1循环風機
品  牌：台灣达綱風機，流量90m³/h
采用西門子變頻器控制。
安  裝：安裝在密閉的經壓力測試的不鏽鋼容器內。
降  噪：裝有風機的不鏽鋼容器下部有減震裝置，降低風機噪音。
水  冷：裝有水冷回路，可接水路降低風機運行时産生的热量。
3.2单淨化柱
淨化材料：填裝7.5KG美国UOP分子筛、7.KG德国BASF铜觸媒。
淨化能力：水：3KG、氧气：90升。
淨化效果：水氧含量＜1PPM。
工作气體：純度为99.999% 的N2（氮气）或Ar（氩气）。
高真空角閥：新萊不鏽鋼角閥，采用焊接波紋管，耐真空性能優异。
3.3再生系統
再  生：淨化材料吸附飽和後，用混合气再生，恢複淨化材料淨化能力。
混合气：H2 5%、N2 95% ；H2 5%、Ar 95%。
3.5 有機溶劑吸附系統
填裝水洗真空烘烤優質活性炭6KG，吸附粉塵及有機溶劑，飽和後更換新材料。
該系統前後裝有閥門且設有抽真空補气回路，更換材料时不会破壞箱體气氛。
4.控制顯示系統
控制方式：西門子PLC、昆侖通泰7”觸摸屏、循环再生控制、密碼保護、中英界面。
壓力控制：觸摸屏自动控制箱體、过渡艙的壓力，箱體工作壓力-10mbar ~ +10mbar。
腳 踏 閥：微調箱體壓力、方便操作。
安 全 閥：箱體壓力超过12mbar时自动開啟安全閥洩壓，保護設备、手套、材料。
自动清洗：在觸摸屏點擊箱體自动清洗功能並設定时間，系統将開始清洗箱體。
水氧報警：箱體內水氧含量超出設定值时報警。

7.水分析儀
品  牌：原裝進口英国米歇尔、陶瓷湿度變送器、PLC顯示
范  圍：-100~+20℃露點（0-1000PPM）
精  度：±2℃露點
环  境：-40℃  ~ +60℃


7.氧分析儀
品  牌：久尹、美国AII傳感器（電化學）、独立顯示、PLC顯示、靈敏度高
范  圍：0-10、100、1000ppm            微量氧專用電化學電池
精  度：0 ~ 10PPM    ±3%FS（0.3PPM）
0 ~ 100PPM   ±2%FS（ 2 PPM）
0 ~ 1000PPM  ±1%FS（10 PPM）
环  境：－10℃—50℃
氧分析儀行业最高端美国AII GPR系列電化學
氧傳感器，抗污染能力超強，壽命长
独立顯示屏上0~25%全量程顯示氧含量
客戶可自行校準，數值無法作假！


客戶可自行校準，數值無法作假！

9．有機溶劑、氫氟酸吸附系統
填裝美国UOP活性氧化鋁和高效活性氧化鋁，吸附氫氟酸、有機溶劑，飽和後可以快速更換。
二、主要配置

序号	名 稱	品 牌	規 格	单位	數量	备注
1	箱    體	格瑞斯	尺  寸：2400×1200×900mm 材  質：3mm厚SUS304 前  窗：8mm厚鋼化玻璃 接  口：箱體背闆多个KF40接口         手  套：美国諾斯丁基橡胶手套 照  明：LED光源 傳感器：德国哈斯瓦謝 清  洗：箱體自动清洗，快速置換	台	1
2	大过渡艙	格瑞斯	大过渡艙：Φ390*600mm自动抽補 材    質：3mm厚SUS304	台	1
3	小过渡艙	格瑞斯	小过渡艙：Φ150*330mm 材    質：3mm厚SUS304	台	1
4	循环淨化再生系統	格瑞斯	淨化柱：德国BASF铜觸媒7.5KG 美国UOP分子筛7.5KG 不鏽鋼高真空擋闆閥 風  機：台灣达綱風機、流量90M3/h 西門子變頻器控制 閥  組：德国Burkert電磁閥組         集成閥座模块化設計 有機溶劑、HF吸附系統          填裝真空烘烤活性炭與高效活性氧化鋁。	套	1
5	控制系統	西 門 子	德国西門子PLC	套	1
6	顯示系統	昆侖通泰	7”彩色觸摸屏	套	1
8	水分析儀	英国米歇尔	原裝進口、独立顯示、PLC顯示	台	1
9	氧分析儀	久尹	原裝進口美国AII傳感器、独立顯示、PLC顯示	台	1
10	真空系統	爱德華	英国爱德華RV12 流量12m³/h极限真空2*10-3mbar	套	1



三、随機配件

序号	备品附件	单位	數量	备注
1	合格證	套	1
2	操作说明書	套	1
3	全套密封圈	套	1	（贈送）
