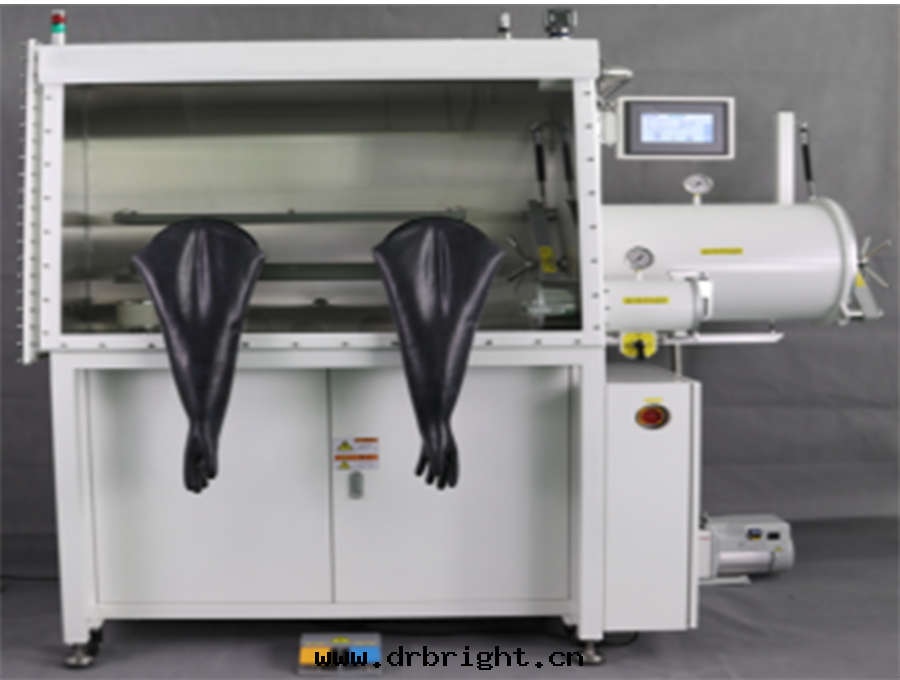

GRS-1200單工位手套箱
一、技術参數
1.箱體
箱    體：1200mm（长）×770mm（下宽）×900mm（高）、材質为3mm厚SUS304。
前    窗：傾斜設計的操作面，8mm厚可拆卸鋼化玻璃視窗。
手 套 口：直徑220mm硬鋁合金实心棒材加工而成，經耐腐蚀阳极氧化處理。
手    套：美國诺斯丁基橡胶手套，手套口徑8英寸，厚度0.4 mm。
压    力：使用压力區間为-12mbar—12mbar。
压力開關：德國哈斯瓦謝微压压力传感器。
照    明：使用LED燈带，节能环保。
置 物 架：箱體設置2层置物架。
支    架：高920mm，安裝有万向腳輪及不鏽鋼水平支撐座。
接    口：箱體設置多个KF40接口，以便于接入液體、气體、信号等。
電    源：220V、50Hz多孔灌胶插線闆。
过 濾 器：箱體進出口處采用複合HEPA标準的过濾精度0.3微米高效过濾器。
洩 漏 率：＜0.001vol%/h。
自動清洗：箱體带自動清洗功能，快速置換箱體气氛。

2.过渡艙
尺  寸：大过渡艙Φ390mm*600mm，材質为3mm厚SUS304，活塞門。
小过渡艙Φ150mm*300mm，材質为3mm厚SUS304。
位  置：箱體右側有大小过渡艙各1个，箱體左側有1个小过渡艙。
托  盤：大过渡艙內設可滑動300mm*450mm SUS304托盤。
小过渡艙內設半圆形SUS304托盤。
小过渡艙蓋采用杠杆鎖压緊式，開閉簡單方便且密封性能優异。
操  作：大过渡艙手動開閉，具有自動抽气補气功能，通过觸摸屏控制。
小过渡艙手動開閉，三通球閥手動操作抽气補气。
真空度：≤－0.1MPa，带顯示，配置德國WIKA耐震真空压力表。
3.循环淨化再生系統
3.1循环風機
3.1.1品  牌：台灣达綱，采用西門子變頻器控制。
3.1.2流  量：90m³/h，安裝在密閉的經压力測試的不鏽鋼容器內。
3.1.3降  噪：裝有風機的不鏽鋼容器下部有減震裝置，降低風機噪音。
3.1.4水  冷：裝有水冷回路，可接水路降低風機運行时産生的热量。
3.2單淨化柱
3.2.1淨化材料：5KG美國UOP分子篩、5KG德國BASF铜觸媒。
3.2.2淨化能力：水：2KG、氧气：60升。
3.2.3淨化效果：水氧含量＜1PPM。
3.2.4工作气體：純度为99.999% 的N2（氮气）或Ar（氩气）。
3.2.5高真空角閥：采用新萊全不鏽鋼角閥，防腐耐用。
3.3再生系統
3.3.1再  生：淨化材料吸附飽和后，用混合气再生，恢複淨化材料淨化能力。
3.3.1混合气：H2 5%、N2 95% ；H2 5%、Ar 95%。
3.4閥    組：德國Burkert電磁閥組，模块化設計。
4．控制顯示系統
4.1控制方式：昆侖通泰7”觸摸屏、循环再生控制、密碼保护、動态界面。
4.2压力控制：觸摸屏自動控制箱體、过渡艙的压力（±10mbar），工作压力0~5mbar。
4.3腳 踏 閥：微調箱體压力、方便操作。
4.4自動清洗：在觸摸屏點擊箱體自動清洗功能並設定时間，系統将開始清洗箱體。
4.5水氧報警：箱體內水氧含量超出設定值时聲光報警。
5.真空泵
        爱德華RV12真空泵，流量12m³/h、极限真空2*10^-3mbar，对大小过渡艙進行抽真空。
6.水分析儀
6.1 品  牌：原裝進口英國Michell，采用先進陶瓷湿度變送器，有温度補償、PLC顯示。
6.2 範  圍：0-500ppm
6.3 誤  差：±1% ppm
6.4 环  境：－10℃—50℃

 7.氧分析儀
7.1 品  牌：原裝進口美國GE、带獨立顯示、PLC顯示、電化學传感器、靈敏度高
  7.2 範  圍：0-20、50、100、500、1000ppm
  7.3 誤  差：±1% ppm
7.4 环  境：－10℃—50℃

8．有機溶劑吸附系統
吸附材料：水洗真空烘烤優質活性炭（甯夏産），10KG。
吸附效果：吸附粉尘及有機溶劑，飽和后更換新材料。

二、主要配置

序号	名稱	品牌	規格	單位	數量	備注
1	箱體	格瑞斯	尺  寸：1200×770×900mm 材  質：3mm厚SUS304 手  套：美國诺斯丁基橡胶8B1532 照  明：LED光源 传感器：德國哈斯瓦謝微压压力传感器 清  洗：箱體自動清洗，快速置換	台	1
2	大过渡艙	格瑞斯	大过渡艙：Φ390*600mm          自動抽補功能	台	1
3	小过渡艙	格瑞斯	小过渡艙：Φ150*300mm 材    質：3mm厚SUS304	台	2
4	循环淨化再生系統	格瑞斯	淨化柱1个 德國BASF铜觸媒5KG 美國UOP分子篩5KG 全不鏽鋼高真空擋闆閥 風  機1台   台灣达綱風機、流量100M3/h 閥  組1套 德國Burkert電磁閥組             模块化設計	套	1
5	控制系統	西門子	德國西門子PLC	套	1
6	顯示系統	昆侖通泰	7”彩色觸摸屏，動态顯示	套	1
7	真空系統	爱德華	RV12	套	1
8	水分析儀	英國Michell	原裝進口英國Michell，采用先進陶瓷湿度變送器，有温度補償、PLC顯示	台	1
9	氧分析儀	美國GE	原裝進口、獨立顯示、PLC顯示	台	1
10	有機溶劑吸附系統	格瑞斯	水洗真空烘烤優質活性炭，10KG	套	1

序号	備品附件	單位	數量	備注
1	合格證	套	1
2	操作说明書	套	1
3	全套密封圈	套	1	（贈送）
