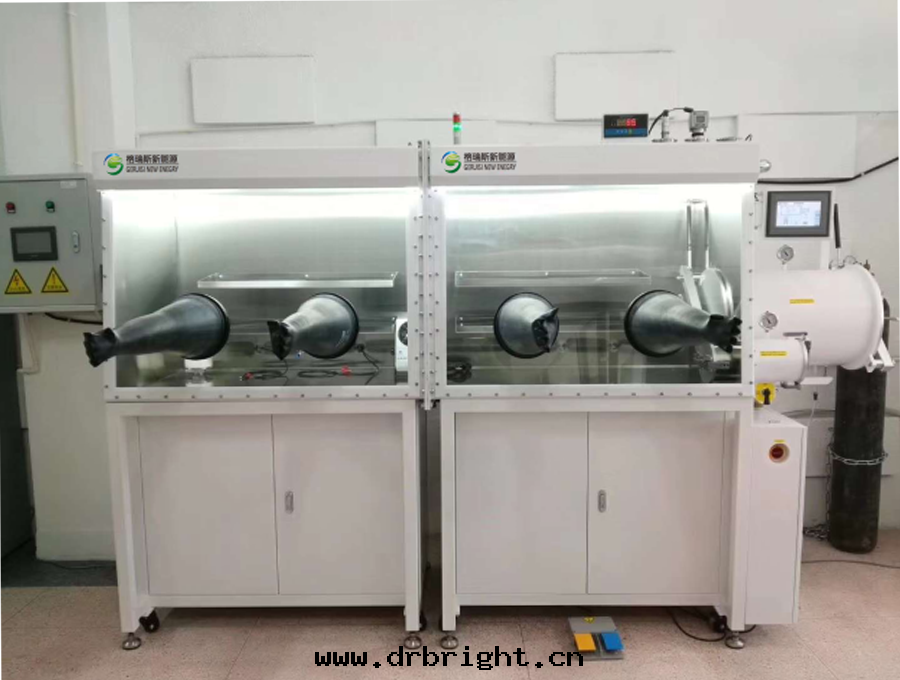

标準单面双工位手套箱

（一）技術參數
1.箱體
箱    體：2400mm（长）×770mm（下宽）×900mm（高）、材質为3mm厚SUS304；
前    窗：傾斜設計的操作面，8mm厚可拆卸鋼化玻璃視窗；
手 套 口：直徑220mm硬鋁合金實心棒材加工而成，經耐腐蝕陽极氧化處理；
手    套：美国諾斯丁基橡胶手套，手套口徑8英寸，厚度0.4mm；
壓    力：使用壓力區間为±10mbar；
壓力開關：德国哈斯瓦謝微壓壓力傳感器；
照    明：使用LED燈带，节能环保；
置 物 架：箱體設置2层置物架；
支    架：高950mm，安裝有万向腳輪及不鏽鋼水平支撐座；
接    口：箱體設置多个KF40接口，以便于接入液體、气體、信号等；
電    源：220V、50Hz多孔灌胶插線闆；
过 滤 器：箱體進出口處采用複合HEPA标準的过滤精度0.3微米高效过滤器；
洩 漏 率：＜0.001vol%/h（符合ISO10648-2国際标準）；
自动清洗：箱體带自动清洗功能，快速置換箱體气氛。

二、过渡艙
尺  寸：大过渡艙Φ390mm * 600mm，材質为3mm厚SUS304，活塞門；
小过渡艙Φ150mm * 330mm，材質为3mm厚SUS304；
位  置：箱體右側有大小过渡艙各1个。
托  盤：大过渡艙內設可滑动300mm * 450mm，SUS304托盤；
小过渡艙內設半圆形SUS304托盤；
小过渡艙蓋采用杠杆鎖壓緊式，開閉简单方便且密封性能優异。
操  作：大过渡艙手动開閉，具有自动抽气補气功能，通过觸摸屏控制。
小过渡艙手动開閉，三通球閥手动操作抽气補气。
真空度：≤－0.1MPa，带顯示，配置德国WIKA耐震真空壓力表。

三、循环淨化再生系統
3.1循环風機
3.1.1品牌：台灣达綱風機，耐用，采用西門子變頻器控制；
3.1.2流量：90m³/h，安裝在密閉的經壓力測試的不鏽鋼容器內；
3.1.3降噪：裝有風機的不鏽鋼容器下部有減震裝置，降低風機噪音；
3.1.4水冷：裝有水冷回路，可接水路降低風機運行时産生的热量。
風機可根據箱體內水氧含量值進行變頻調节，水氧达标时風機低速運转，水氧超标时風機高速運转。

3.2单淨化柱（10kg/柱）
3.2.1淨化材料：填裝5KG美国UOP分子筛、5KG德国BASF铜觸媒；
3.2.2淨化能力：水：2KG、氧气：60升；
3.2.3淨化效果：水氧含量＜1PPM；
3.2.4工作气體：純度为99.999% 的N2（氮气）或Ar（氩气）；
3.2.5高真空角閥：采用新萊全不鏽鋼角閥，防腐耐用。

3.3再生系統
3.3.1再  生：淨化材料吸附飽和後，用混合气再生，恢複淨化材料淨化能力；
3.3.1混合气：H2 5%、N2 95% ；H2 5%、Ar 95%；
3.4閥    組：德国Burkert電磁閥組，集成閥座模块化設計。

四、控制顯示系統
4.1控制方式：西門子PLC、昆侖通泰7”觸摸屏、循环再生控制、密碼保護、中英界面；
4.2壓力控制：觸摸屏自动控制箱體、过渡艙的壓力（±10mbar），工作壓力0~5mbar；
4.3腳踏閥：微調箱體壓力、方便操作；
4.4安全閥：箱體壓力超过12mbar时自动開啟安全閥洩壓，保護設备、手套、材料；
4.5自动清洗：在觸摸屏點擊箱體自动清洗功能並設定时間，系統将開始清洗箱體；
4.6水氧報警：箱體內水氧含量超出設定值时聲光報警。

五、真空泵
爱德華RV12真空泵，流量12m³/h、极限真空2*10^-3mbar，对大小过渡艙進行抽真空。配备油霧过滤器。

六、水分析儀
6.1 品牌：原裝進口英国米歇尔、PLC顯示；
6.2 范圍：0-500 ppm；
6.3 誤差：±1% ppm；
6.4 环境：－10℃—50℃.

七、氧分析儀
7.1 品牌：久尹、美国AII傳感器（電化學）、独立顯示、PLC顯示、靈敏度高；
7.2 范圍：0-10、100、1000ppm多段測量，微量氧專用；電化學電池（耐污染能力強，使用于锂電研發生産领域）；
7.3 精度：0 ~ 10PPM    ±3%FS（0.3PPM）；
0 ~ 100PPM   ±2%FS（ 2 PPM）；
0 ~ 1000PPM  ±1%FS（10 PPM）；
7.4 环  境：－10℃—50℃；
有全量程独立顯示，可自行校準！數據無法作假！

八、有機溶劑吸附系統
填裝水洗真空烘烤優質活性炭，吸附粉塵及有機溶劑，飽和後更換新材料。

（二）主要配置

序号	名稱	品牌	規格	单位	數量	备注
1	箱體	格瑞斯	尺  寸：2400×770×900mm 材  質：3mm厚SUS304 前  窗：10mm厚鋼化玻璃 接  口：箱體背闆多个KF40接口         手  套：美国諾斯丁基橡胶手套 照  明：LED光源 傳感器：德国哈斯瓦謝微壓壓力傳感器 清  洗：箱體自动清洗，快速置換	台	1
2	大过渡艙	格瑞斯	大过渡艙：Φ390*600mm自动抽補 材    質：3mm厚SUS304	台	1
3	小过渡艙	格瑞斯	小过渡艙：Φ150*330mm 材    質：3mm厚SUS304	台	1
4	循环淨化再生系統	格瑞斯	淨化柱：德国BASF铜觸媒5KG 美国UOP分子筛5KG 不鏽鋼高真空擋闆閥 風  機：达綱風機、流量90M3/h 閥  組：德国Burkert電磁閥組         集成閥座模块化設計	套	1
5	控制系統	西門子	德国西門子PLC	套	1
6	顯示系統	昆侖通泰	7”彩色觸摸屏	套	1
7	真空系統	爱德華	英国爱德華RV12 流量12m³/h，极限真空2*10-3mbar	套	1
8	水分析儀	英国米歇尔	原裝進口、PLC顯示	台	1
9	氧分析儀	久尹	美国AII傳感器、独立顯示、PLC顯示	台	1
10	有機溶劑吸附系統	格瑞斯	填裝水洗真空烘烤優質活性炭	套	1


（三）随機配件

序号	备品附件	单位	數量	备注
1	合格證	套	1
2	操作说明書	套	1
3	水洗真空烘烤優質活性炭	KG	10	（贈送）
4	密封圈	套	1	（贈送）
