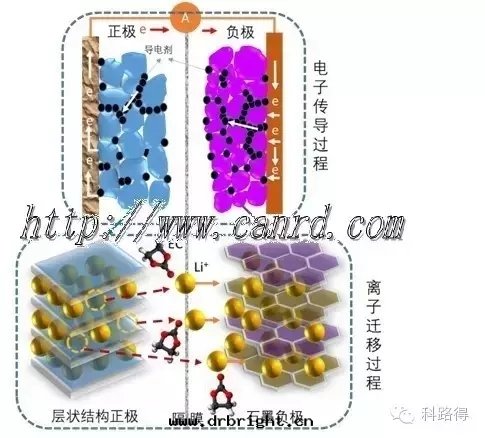

锂離子電池即使用能可逆嵌入、脫出锂離子的嵌入化合物作为正极、負极的二次電池：充電时，正极中的锂離子從正极活性材料中脫出，嵌入負极活性材料中;放電时，锂離子從負极活性材料中脫出，嵌入正极活性材料中。因此锂離子電池的充放電容量、循环穩定性、充放電倍率以及高低温充放電性能等，均與锂離子在電极活性材料中的脫出和嵌入、在電解液中的擴散以及锂離子穿过正負极活性材料颗粒表面固體電解質相界面(solid electrolyte interface，SEI)膜等过程密切相關。研究上述过程的相關动力學參數，对于深入體統認識相应锂離子電池的綜合電化學性能具有重要的意義。

　　作为研究電化學界面过程的重要方法，電化學阻抗譜(electrochemical impedancespectroscopy，EIS)被廣泛应用于研究锂離子在碳材料和过渡金屬氧化的嵌入和脫出过程中。所謂EIS，是通过对電化學體系施加一定振幅不同頻率的正弦波交流信号，獲得頻域范圍內相应電信号反饋的交流測試方法。以下将結合充放電时具體的物理化學过程，对典型的Li+電池EIS图譜進行進行分析。

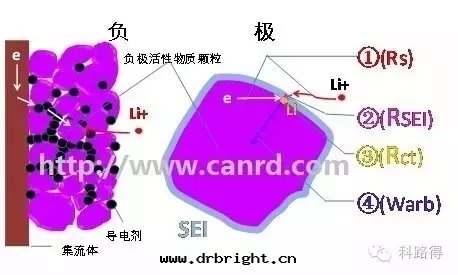

　　在锂離子電池充電过程中，锂離子在嵌合物電极中的脫出和嵌入过程包括以下五个步驟，如图2所示(Barsoukov等人提出改过程):

　　步驟①：電子傳输至活性材料表面及在活性材料颗粒間的傳输、锂離子在電解液中的傳输;

　　步驟②：锂離子通过活性材料颗粒表面SEI 膜的擴散遷移;

　　步驟③：電子與锂離子在導電結合處的電荷傳输过程(或反应結合过程);

　　步驟④：锂離子在活性材料颗粒內部固體颗粒中的擴散过程;

　　步驟⑤：锂離子在活性材料中累積、消耗以及由此導致活性材料颗粒晶體結構的改變或新相的生成(由于測試頻率限制，常見EIS图譜中該部分未測試)。

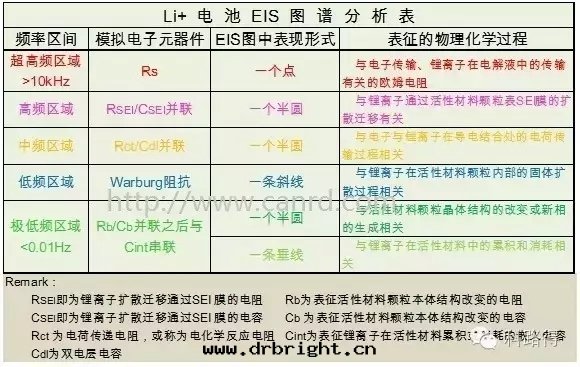

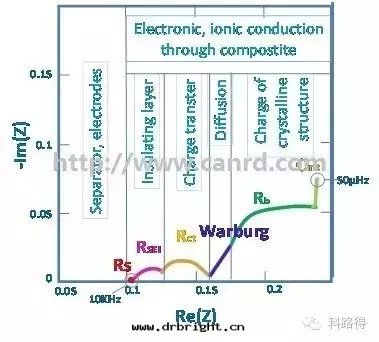

　　使用電化學工作站，在10KHz~50μHz之間進行交流阻抗掃描，得到如图三所示EIS图譜，对該图譜進行具體拆解分析，如表1所示。
