選購電化學工作站时，有很多相關因素都很重要，並不是说功能越多就越好，更主要是的看電化學工作站的技術參數是否與實验需求相匹配。

　　您是在尋找一个普适的儀器還是一台高精度的電化學工作站?您想要一台用于高功率設备測試的電化學工作站嗎?您需要的電化學工作站应是便攜式的呢，還是固定系統?您需要单个的電化學工作站還是多通道的測試系統?

　　需求不同，選擇的設备當然有所不同。应該来说，单个設备是不能够滿足所有的要求的。 大家在選購时需要了解設备的技術參數，这樣才能選購到合适的電化學工作站。

　　接下来，我们就带大家了解一下電化學工作站規格说明書里出現的典型參數，这些涉及到電化學工作站的安裝和基本功能部分。

　　图1展示了一个電化學工作站的简化示意图。電化學工作站用工作電极，工作感应電极，对電极及參比電极導線與一个測試電解池相連。工作電极是用于學習電化學过程的電极。電解池內部的電勢通过參比和工作感应電极進行測定。流經两个感应電极的電流進行了最小化(最理想的情況是零)。对電极用于完善電路。

　　電化學工作站的输出信号可以通过電腦控制。測得的數據點将被返送到電腦內为後續分析所用。

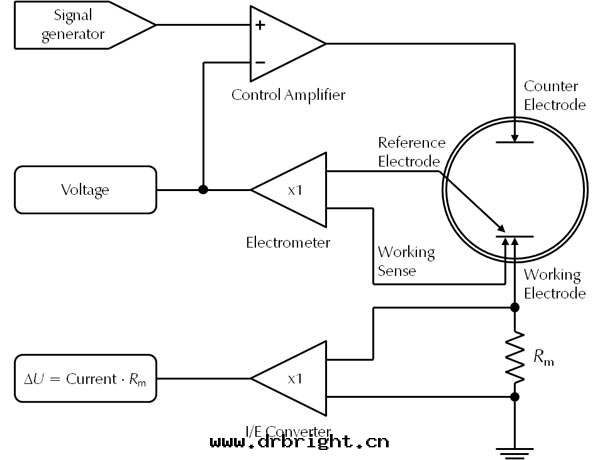

图1 電化學工作站简化示意图

　　信号發生器創建用戶所需的信号形式(例如常數值，斜升，正弦波)，然後将其發送至控制放大器。控制放大器将信号形式施加于電解池，通过調节信号的振幅以使其與用戶的输入值相符。施加的信号可以是電壓(恒電位模式)或電流(恒電流模式)。

　　參比和工作傳感電极間的電勢差由電位計進行測量。此外，測得的電壓信号被返送回控制放大器，並與期望電壓值相比較。如果有誤差，控制放大器的输出信号将做相应調整以抵消初始擾动。

　　流經電解池的電流由電流電壓转換器(I/E转換器)測量。为此，電流信号将转換成電壓信号。这由I/E转換器中的電阻器(Rm)来完成。在電阻器上測得的電壓降ΔU與流經電解池的電流I成正比(方程1)。

　　下面我们将讨論一些能够提供有价值的電化學工作站功能信息的術語。

　　下面提到的參數概述了電化學工作站。我们列舉了一些基本技術參數以幫助您縮小对合适的儀器的選擇范圍。

　　電解池連接

　　大部分的電化學工作站可使用工作電极，工作傳感電极，对電极和參比電极導線，支持二，三，四電极裝置。这三種裝置覆蓋了大部分的電化學应用。

　　在一些特殊的应用里，輔助傳感導線充當着第五電位計或者替代了參比導線。後者常用于零電阻電流計(ZRA)實验，例如噪聲測試和電化學腐蝕。

　　一些電化學工作站配备有輔助電位計通道(AUX通道)。这些通道可以用来偵測多个參比電极或者監測堆棧配置中的单个電解池電壓，例如串聯中的多个電池。

　　最大電流

　　最大電流指定了電化學工作站的電流上限，跟外加電流和測試電流有關。这表示控制放大器不能驅动更多的電流進入電解池。相反地，I/E转換器不能測量比最大電流更高的電流值。

　　當您在尋找一个電化學工作站时，我们建議您先評估一下您的實验需要多大的電流。當您的測試在毫安的范圍內進行时，就沒有必要買一台最大電流有好幾个安培的電化學工作站了。高功率設备的投資成本通常較高，因为他们的複雜度比較高。另外，高功率設备在低電流區間不够準确。因此，您应該确定電化學工作站的電流范圍。

　　電流量程(包括內部增益)

　　在过去數十年中，電流量程(也稱为I/E范圍)允許在很宽的電流范圍內測量並确保精度。規格说明書中通常会例舉電流量程的數值，還有最低和最高可獲得的電流范圍。

　　I/E转換器通过測量電阻器上的電壓降来計算通过電解池的電流(方程1)。在實際中，電化學工作站采用大量可跨越幾个數量級的不同的可切換電阻器。每一个電阻器決定了一个電流量程。越敏感的量程需要越多的電阻器。

　　電流量程的重要性在图2中突出體現，图2顯示了三条使用不同電流量程掃描的電容器的循环伏安曲線。綠色的曲線是用一个合适的I/E范圍測試的。通过選擇一个稍不敏感的I/E范圍(藍色曲線)，信号噪聲變得非常明顯。不过过度敏感的電流量程(紅色曲線)会去掉曲線的某些峰。電化學工作站不能够測量更高的電流。Gamry的软件将此顯示为電流过载信号(I OVLD)。

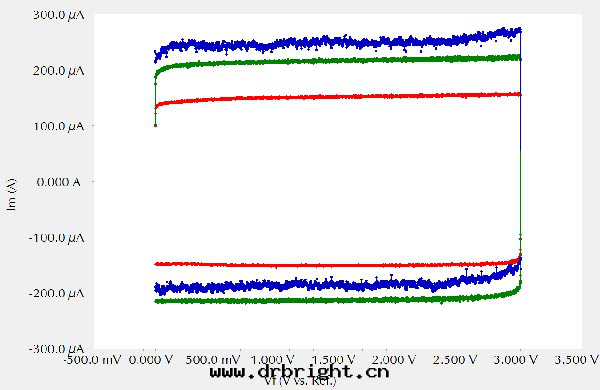

图2 使用不同電流量程掃描得到的電容器循环伏安曲線。詳情請見正文。

　　在Gamry的FrameworkTM软件中，你可以将電流量程設置为定值或者自动調节。自动量程使用一種算法選擇最佳的電流量程，然後在實验过程中自动地調节它。

　　你也經常能看到一个跟電流量程有關的術語叫內部增益。这意味着I/E转換器可以将測得的信号放大。这个特征对在低電流端增加額外量程有益。Gamry使用因數10到100。所有其他的電流量程使用增益因子1。

　　內部增益有一个實際的存在原因。如前面所提，越敏感的I/E范圍需要更大的電阻器。到一定程度，更大的電阻器不僅不容易獲得而且非常貴。不过，內部增益也有一个缺點。通过放大測得的信号，噪聲也被放大了。因此在測量低電流时，确保合适的設置和使用法拉第籠顯得更为重要了。

　　最大施加電位

　　最大施加電位描述的是電化學工作站可以施加到電解池上的最大電壓或者是電化學工作站可以測量的工作傳感和參比電极間最大電壓值。如果超过了这个數值，電壓过载(V OVLD)信号将顯示在Gamry的Framework软件中。

　　不要将最大施加電位與電化學工作站的槽壓相混淆。槽壓会影響控制放大器施加在对電极和工作電极之間的最大電壓(見下文)。

　　上升时間

　　上升时間指的是一个信号上升或下降所需的时間。通常，它被指定为信号振幅值在10%到90%之間的时間(見图3)。上升时間越短，系統对信号變化的反应越快。这对于需要快速信号變化的測試例如脉沖伏安法或者阻抗譜等尤其重要。

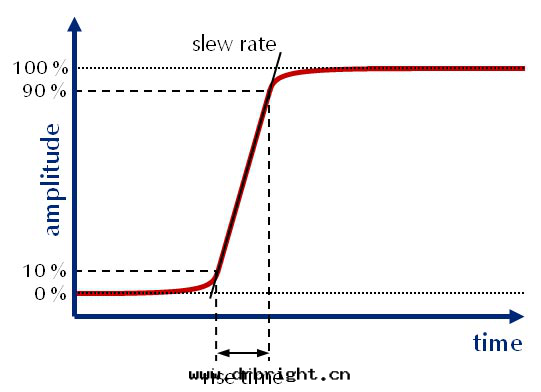

　　图3 外施信号图解，用于说明上升时間和转換速率

　　不过，上升时間本身其實沒有太大的意義。如图3所示，它很容易随着振幅的增加或者转換速率的改變而改變。这个信号變化可以通过電化學工作站速度設置来控制(詳見下文)。

　　最小基準时間

　　最小基準时間是電化學工作站可能的最快采樣率，通常在微秒范圍。

　　進行涉及到快速信号變換的實验和时間分辨率很重要的實验时，請考慮到这个參數，例如在反应动力學或信号衰減實验中。

　　噪聲和紋波

　　噪聲和紋波是描述控制放大器输出信号的總噪聲的两个術語。總噪聲的大小通常由均方根(rms)，峰值，或峰間幅值(p-p)来表示。方程2顯示的是三項之間的转換。

　　
　　方程2

　　控制放大器施加的DC信号經常被一个非常小的含有噪聲和紋波的AC信号所疊加(图4)。

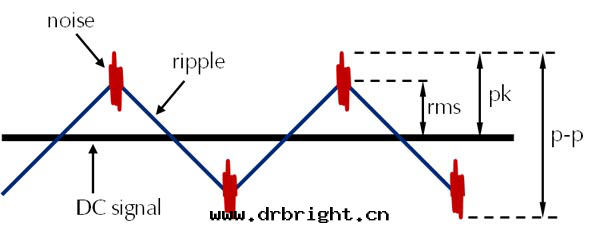

　　图4 噪聲和紋波的示意图

　　紋波成分是一个很小的低頻信号，由转換器的基础切換頻率所決定。因此紋波通常是DC信号的一部分。

　　噪聲表現为高頻失真，是由內部電源的人为影響所引起的。噪聲可以通过在输出端增加電容器来減弱。

　　控制放大器

　　控制放大器(CA)控制和調节着施加在電解池上的信号。多種由控制放大器限制着的參數在前面已經提到了。下面的部分包含了與控制放大器相關的其他參數。

　　槽壓

　　槽壓是指能够由控制放大器施加到对電极和工作電极間的最大電壓值。需要注意與最大施加電位區分開。槽壓高于最大施加電位，通常被用于調节施加在電解池上用戶定義的電勢。

　　槽壓是運行高阻抗電解池时需要考慮的一个規格參數，因为这些電解池需要更高的電壓。如果電化學工作站不能提供您的電解池足够的電壓，用戶自定義電壓将不能被調节，而且会出現CA过载信号(CA OVLD)。

　　不过，具有高槽壓的儀器需要更高的功率和更加複雜的電路系統，价格較高。在大多數案例中，5V的槽壓已經足够滿足固液電阻較低的系統用了。因此我们建議您先評估一下具體需要多大的槽壓。

　　速度設置

　　控制放大器可以用不同的速度驅动(CA速度)。他们也與控制放大器的单位增益带宽和转換速率有關(見下文)。

　　更快的速度設置可以控制快速的信号變化。不过，这也会影響電化學工作站的穩定性，尤其當連接上電容電解池或者擁有更高阻抗的參比電极时。图5顯示了在原始输入信号上進行不同速度設置的效果。

　　将CA速度設置成快速模式能使CA與输入信号類似的带有明顯變化的信号。不过，输出信号易于过沖，引起功率尖峰。在最糟糕的案例中，電化學工作站会開始自持震荡。相反，較低的速度設置能够避免自持震荡。不过，输入信号不能够準确地顯示因为转換速率在減小。

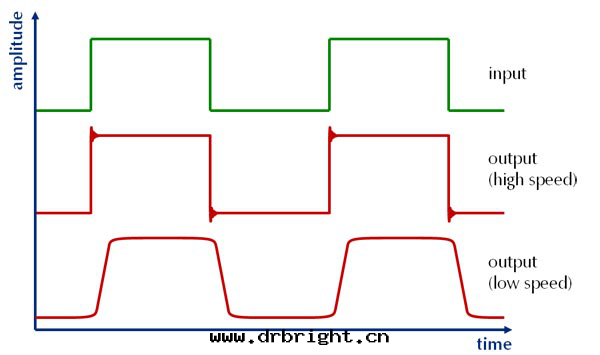

　　图5 高和低CA速度設置間差异示意图

　　CA的速度通常由软件来選擇。不过，用戶也可以通过點選Gamry的Framework软件中的Advanced Pstat Setup複選框来手动更改CA的速率。

　　单位增益带宽

　　與CA速度高度相關的一个規格參數是单位增益带宽。增加CA速度也会增加单位增益带宽。这个參數描述的是CA增益为1时的頻率。由这个頻率決定的信号可以被放大。當信号超过单位增益带宽时，信号会衰減，最終引起失真和噪聲。

　　这表示在實際应用中如果单位增益带宽比較高(也就是高CA速度)，快速信号變化可以被控制。不过，電化學工作站的穩定性会衰減，引起有害的自持震荡(見上章节)。

　　转換速率

　　转換速率也與電化學工作站的速度設置相關。當带宽代表頻域时，转換速率是时域反映。如图3所示，转換速率是外加信号的斜率。它的數值能够通过改變CA速度設置而改變。高的速度設置允許以高的转換速率来處理快速信号變化。降低CA的速度能够增加電化學工作站的穩定性，但会降低转換速率(見图5)。

　　電位計

　　電位計測量的是參比電极和工作感应電极間的電勢。另外，它会将信号返送回CA，然後後者会抵消期望電勢和測得電勢間的誤差。这一章节包含了電位計的其他限制。

　　输入電流

　　输入電流描述的是流經電位計的典型電流。这个參數应該非常的小，以減小流經參比電极的電流。这樣，參比電极里的有害感应電流反应就可以避免了，其電勢就可以保持恒定。

　　输入阻抗

　　为了保持較小的输入電流，電位計需要具备較高的输入阻抗。输入阻抗也常被描述为输入電阻和输入電容。當使用高阻抗參比電极时，小的输入電容会幫助消除系統不穩定。

　　输入阻抗也代表了電化學工作站的理論最大可測阻抗。在測試高阻抗樣品例如塗料时，这个參數尤其重要。它的數值应在千兆歐姆和兆歐之間。即使您的樣品具有更高的阻抗，您的測量值不会超过输入阻抗。電化學工作站的这个最高可測阻抗可以通过開路實验進行測量。它強烈地取決于測試設置，因为只有很小的電流可以測量到。

　　電位計带宽

　　電位計带宽表征的是電位計快速測量信号變化的能力。这个數值常常比電化學工作站的實用頻率范圍要高。

　　電位計带宽常常與一个用dB(分貝)做单位的衰減值結合在一起来表示。-3 dB表示在特定頻率以0.7因子的速率衰減。

　　共模抑制比(CMRR)

　　共模抑制比(CMRR)说明了一个差分放大器(也就是電位計)可以抑制由元件非理想因素和設計缺陷引起的有害信号的能力。图6顯示了一个電位計的放大示意图，其中的連接與图1中相似。

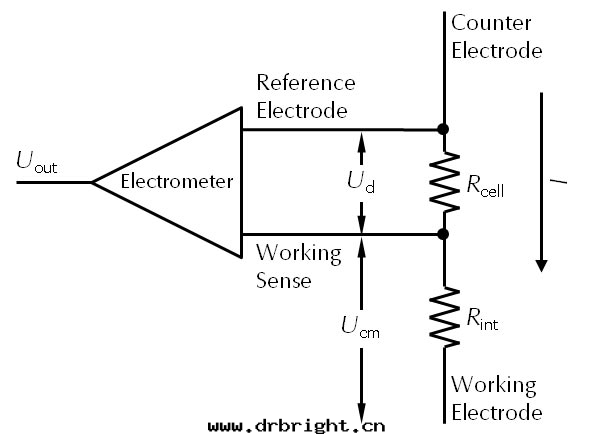

　　图6 電位計及其連接的简化示意图。詳見正文。

　　電流自对電极流入電解池到工作電极。在電解池上的電壓降由電阻Rcell和因電解池電缆和電路闆布局引起的電阻(Rint)来表示。两个電壓如下所示：

　　方程3

　　*項是差分输入電壓Ud，在參比電极和工作電极感应接头間測得。第二項是非理想共模電壓Ucm，会引起输出信号的誤差。Ud和Ucm有增益因子，主要依賴于差分放大器。输出電壓可以用方程4来表示。

　　方程4

　　Gd是差分增益，常被設定为1。Gcm是共模增益。在理想狀态下，Gcm是零，输出信号Uout是與共模電壓無關的。CMRR是两个增益因子的比率(見方程5)。

　　方程5

　　CMRR常用分貝作单位。CMRR值越高，有害共模信号的抑制效应越好。另外，因为共模增益Gcm的頻率依賴性，CMRR由頻率值来指定。CMRR随着頻率的增加而減小。

　　其他參數

　　精确度，精度和分辨率

　　電流和電壓的精确度和分辨率分别列于Gamry的規格说明書中。两者皆進一步區分了外加和測試信号。为了不引起誤解，精确度，精度和分辨率各項的意義被画在图7中。

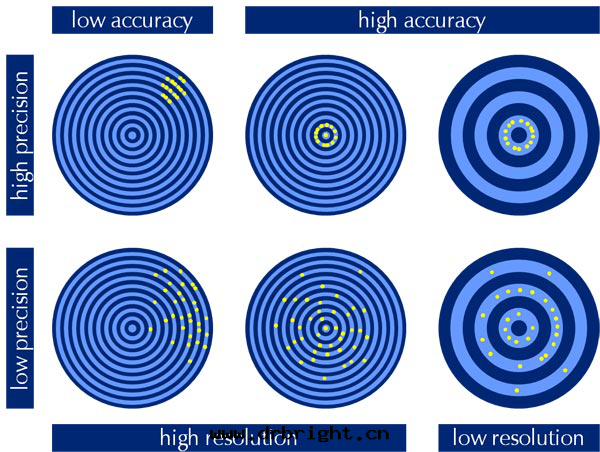

　　图7精确度，精度和分辨率图解

　　精确度定義了一个測量或一个外加信号的正确性。如果精确度較低，測試點偏離正确值較遠(图7中的靶心正中)。相反，高精确度表示測試結果與正确值非常吻合。

　　精度告訴您的是一个實验的可重複性。如果精度較低，測試點比較分散。需要注意的是高精度不保證測量結果的正确性。由于如温度漂移或儀器錯誤校準等的系統誤差，測量點也会與正确值不同。

　　第三个重要參數是分辨率，这个參數常與精度混淆。分辨率描述的是微细度，有了它儀器可以區分不同的測試點。因为信息会丢失，分辨率限制了測量和外加信号的能力。

　　準确性和分辨率依賴于電化學工作站的設置。因此，两者常根據真實的電化學工作站設置来列，例如電流量程或增益。

　　頻率范圍

　　頻率范圍是指EIS實验可選的最小和最大頻率。两者強烈地依賴于CA的极限和電位計的带宽。

　　交流振幅

　　交流振幅描述了在EIS實验中可以施加的電壓或電流正弦波的交流振幅。它可以用rms，pk，或p-p信号来表示(方程2)。最大的可用交流振幅依賴于電位計的带宽和CA的速度設置。

　　電化學阻抗譜精确度

　　電化學阻抗譜實验的精确度依賴于很多參數，例如外加交流振幅，頻率，電解池阻抗，電缆长度和線路。每一台電化學工作站配备了一个精确度等高線图，該图表述了在進行EIS實验时可以得到什麼樣的精度。
