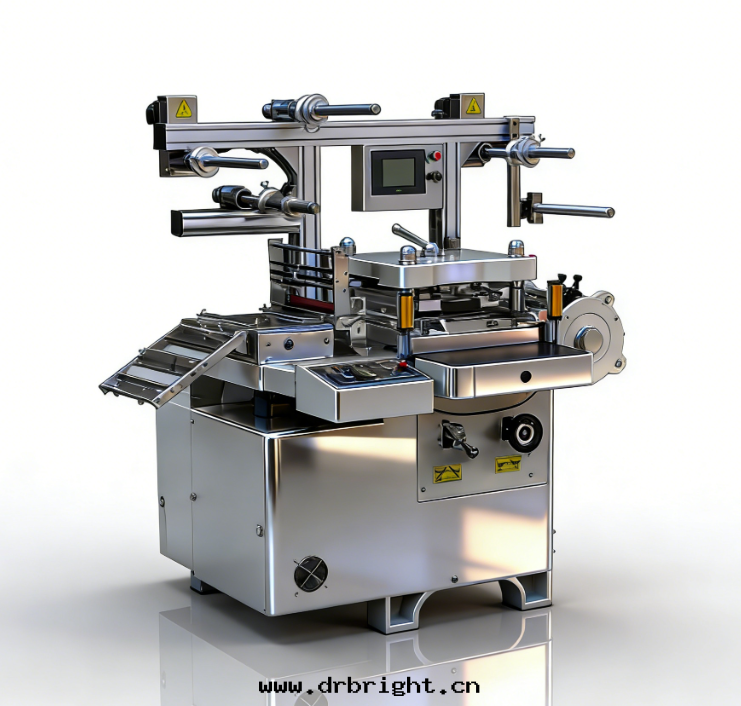

全自动极片模切機GRS-DMQ350
| 設备简介 1.1 設备功能和原理介紹 本模切機应用于锂電池正負极片模切成型。設备由自动放卷裝置、自动糾偏裝置、极片定位裝置、极片沖切裝置、驅动牽引裝置、成品取料裝置、自 |
 |
| 關注抖音官方賬号，查看更多設备視頻 |
| 极片沖切後尺寸范圍 | ||
| 序号 | 名稱 | 尺寸(mm) |
| 1 | 极片宽度 W | 50~280 |
| 2 | 极片高度 H | 50~320 |
| 3 | 极耳高度 Ht | 10~20 |
| 4 | 极耳邊離 D | 5~20 |
| 5 | 极耳宽度 Wt | 30~60 |
| 項次 | 設备參數指标 | 參數 |
| 1 | 最大進料宽度 | 350mm |
| 2 | 最大加工面積 | 自动沖切 340*280mm(手动可沖切 350*350mm) |
| 3 | 設备運行速度 | 1000-9000 次/h 、效率（12PCS/min） |
| 4 | 刀模厚度尺寸要求 | 厚度 > 8mm |
| 5 | 進料控制 | 進料速度與步距可調 |
| 6 | 送料步距精度 | ±0.1mm |
| 7 | 安全裝置 |
紅外線光栅保護和安全防護罩 |
| 8 | 進料步距精度 | <0.1mm |
| 9 | 操作介面 | 智能人機介面 |
| 10 | 料卷重量 | <50kg |
| 11 | 料卷外徑 | <400mm |
| 12 | 沖切刀壽命 | 1-5 万次(具體根據刀模質量與調機精度来定) |
| 13 | 毛刺度 | <0.02 |
| 14 | 料卷筒直徑 | 3 英寸(內徑) |
| 15 | 廢料回收 | 廢料自动分離回收裝置 |
| 16 | 操作模式 | 自动/手动模式 |
| 17 | 控制系統 | 智能微電腦控制 |
| 18 | 總功率 | 3.6KW |
| 19 | 電源電壓 | 单相 AC220V |
| 20 | 機器重量 | 1500kg |
| 21 | 設备尺寸 | 长2.1×宽0.98×高1.72 |
| 序号 | 部件名稱 | 生産制造廠家 |
| 1 | 主電機 | 台灣 |
| 2 | 伺服電機系統 | 日本安川 |
| 3 | 減速機 | 西門子 |
| 4 | 觸摸屏 | 昆侖通态 |
| 5 | 时間繼電器,固态 | 歐姆龍 |
| 6 | 中間繼電器 | 西門子 |
| 7 | 伺服電機 | 安川 |
| 8 | 調速馬达 | 韓国東馬 |
| 9 | 安全光幕 | 信索 |
| 10 | 離合器 | 台灣威政 |
| 11 | 气缸 | 亞德客 |
| 12 | 軸承 | IKO、NSK |
| 13 | 電磁閥 | 亞德客 |
| 序号 | 參數指标 | 參數 |
| 1 | 环境温度 | 0~40°C |
| 2 | 相对湿度 | 20~90%RH |
| 3 | 電源 | 单相 220V，50Hz |
| 4 | 電壓波动范圍 | ±10% |
| 5 | 接地保護要求 | <4Ω(万用表量) |
| 6 | 壓縮空气 | 0.4~0.8Mpa(4-8kgf/cm2) |
| 7 | 壓力波动范圍 | ±10% |
| 8 | 真空源由甲方提供 | 真空流量 20L/MIN，真空度-40~-55KPa |
| 9 |
現场無腐蝕气體、液體、爆炸性气體 |
|
