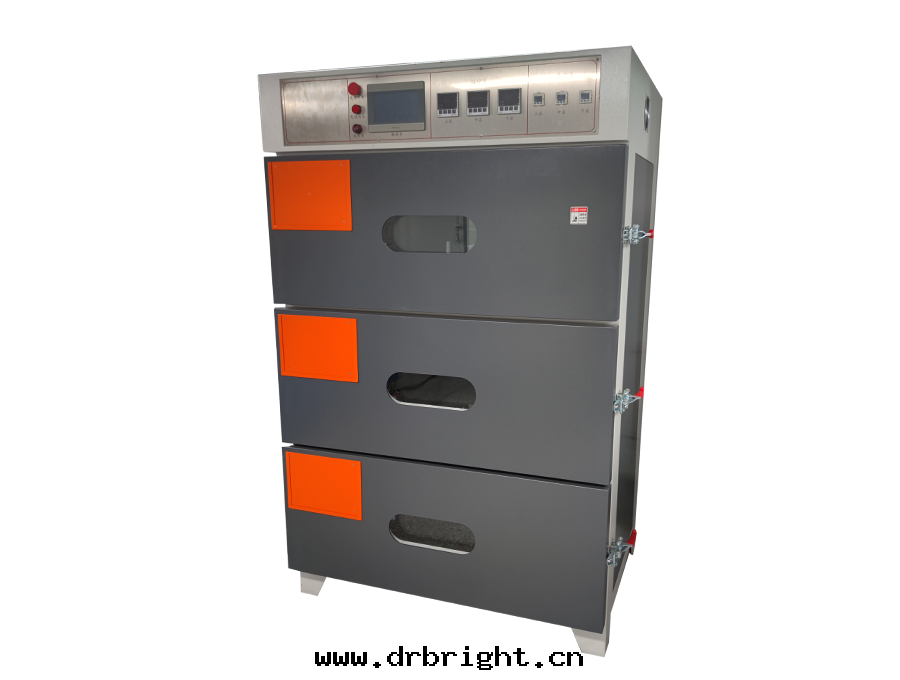

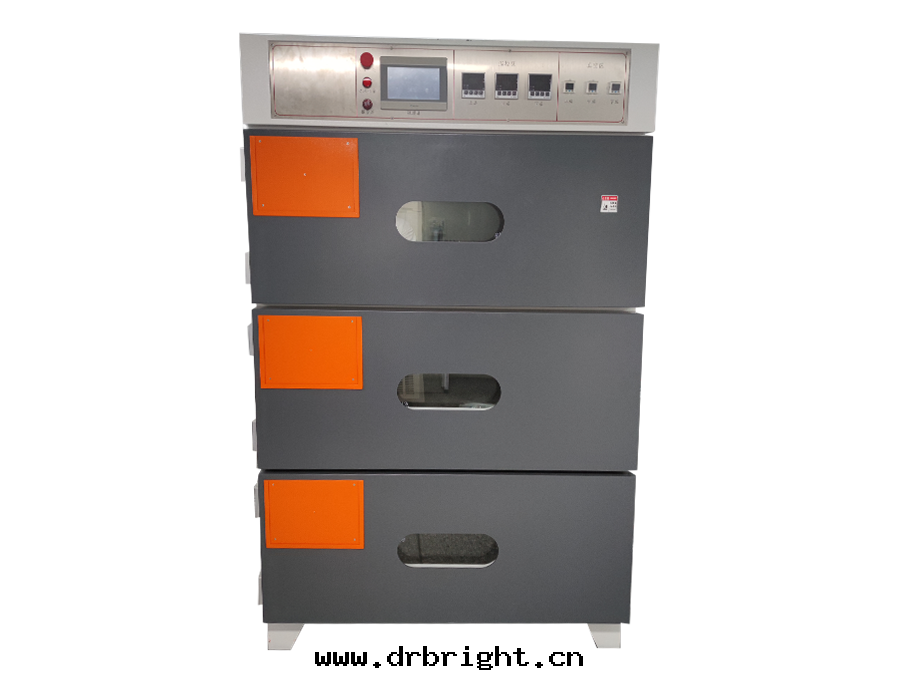

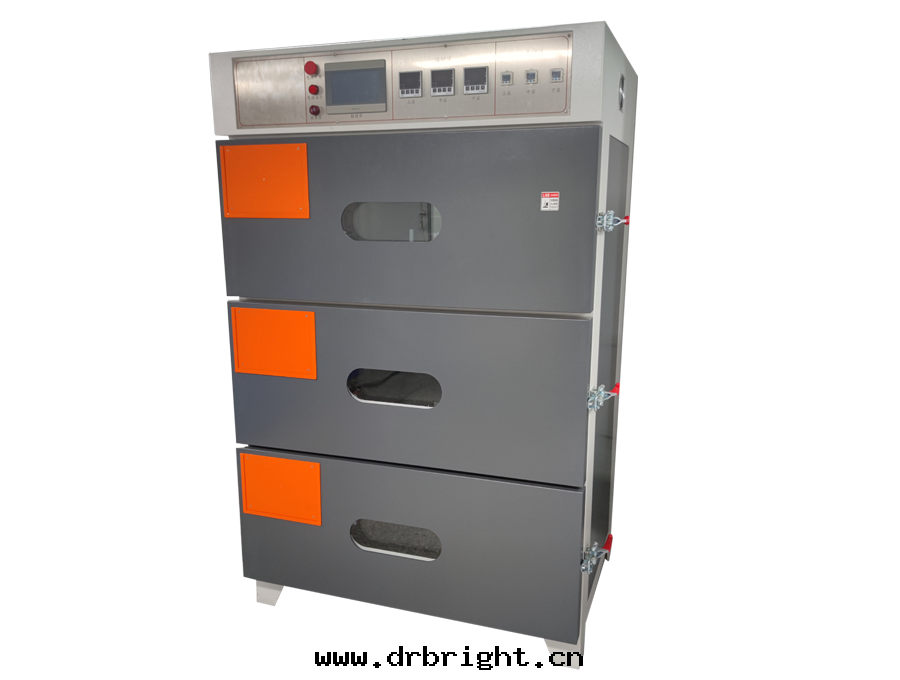

內膽尺寸	350 高×850 宽×800 深×3
外形尺寸	2000 高×1270 宽×1150 深
适用産品	電池、電芯、极片烘烤
設备系列	常規真空烤箱系列



1、  基本結構有 5 个部分組成：
1.   機架部分；
2.   內腔部分；
3.   抽真空充氮气部分；
4.   電气控制部分；
5.   外循环部分；
2、  工作原理
每台機可連續循环工作；基本流程：開門将電芯或极片放入烤箱中，再設定加热时間、 真空时間、氮气时間系統将根據已設定的时間參數自动完成加热和定时換气，完成烘烤过程。
3、配置
3.1、內腔：采用 3.0mm 不鏽鋼，加強筋为铁方通材料加工
3.2、機架：采用 1.5mm 優質冷軋闆制成，由两层保温組成，棉为矽酸鋁、鋁箔棉、隔音棉三種分层 制作；
3.3、热風系統：各层均由風機、發热箱、風道、風管等組成，更能达到温度的一致性 ；
3.4、控制系統：由 PLC、觸摸屏、壓力傳感器、高真空擋闆閥、固态繼電器、温控儀、電磁閥組等 組成；
3.4、五金件：包括門、後蓋、真空管及其它沖壓件等組成；
4、機器特點
4.1、開門方式：单開門；彈性双层玻璃門，三层壓力檢測，有过壓保護作用；
4.2、內膽密封圈:開模澆築而成矽橡胶 O 型密封圈，耐高温、耐腐蝕
4.3、原理：环繞式热風外循环。双层隔热式保温，外温不高于室温+15 度；
4.4、加热結構：采用 O 型外部循环風，左邊出風，右邊吸風，达到温度一致性；
4.5、高真空气动擋闆閥，隔離式三层单独控制；
4.6、觸摸屏顯示， 自动循环自动控制，完成最後一步回到真空保壓；數顯安全温度；
4.7、設有多位式超温保護温度控制裝置，可有效防止温度失控等温度控制安全问題，提高了超温保 護的精準性；
4.8、控制屏采用觸摸屏集中操作，操作方便，控制可靠。程序控制器采用 PLC 控制，工作穩定可靠；
4.9、三层烤箱单独控制，可以分别設定總烘烤时間，周期时間，抽真空时間，干燥时間，參數設定 後，可以按下自动按鍵進入自动烘烤程序，當时間到达烘烤时間後自动關機，如果温度超过安全温 度值，会自动發出報警並且紅色指示燈亮，並自动停止加热，且在顯示屏上顯示報警信息；
4.10、往箱內充干燥气到-0.1Mpa 至-0.02Mpa 間任意設定值可自动停止充气；
4.11、正常工作中，故障提示報警及故障原因可描述于屏上；
4.12、真空管具有防腐性；
4.13、程序互鎖防层間串气。
技術參數：

序号	項目	技術參數
1	加热原理	外循环热風加热
2	電源	380V 50HZ  14KW
3	气源	干燥气體 0.1-0.2Mpa/真空-0.098- -0.1Mpa/壓縮气 0.4-0.5Mpa
4	温度	室温至 150℃
5	真空度	抽到－0.1-－0.098Mpa 間时，數顯 24H 保壓≥95%
6	顯示誤差	設定值和穩定後表顯值≤±0.1℃
7	保温性能	外壁温度不超过 45 度 (玻璃門除外)
8	温度均一性	離壁 50MM 內腔各點：真空时≤±4.5℃，常壓时≤±3.5℃
9	串温性	≤20℃ (鄰层升温 100 度內，只比室温高 20 度內)
10	響应速度	室温至 80℃≤30 分鐘內表顯达到設定值，空载芯部温度 穩定时間 60-120 分鐘
11	抽真空和充氮气位置及 接口規格	接口位置在設备後部；抽真空接口为 DN20，充干燥气接 口为￠12mm 气管接口
12	內膽尺寸 (201 材質)	350 高×850 宽×800 深×3
13	外形尺寸	2000 高×1270 宽×1150 深
14	外觀顔色 (烤漆處理)	灰白橙

電气配置：

序号	名稱	規格描述
1	PLC	福建維控
2	觸摸屏	7 寸 LCD 維控彩屏
3	温控器	數顯智能温控儀/微電腦 PID 自动演算
4	温控模式	PID+SSR(可控矽) ，上海亞泰
5	超温保護	上海亞泰温控儀
6	温度傳感器	華菱 K 型热電偶
7	真空表	數顯真空表/-101.0-101.0kPa 正負壓通用型 ，台灣經登
8	真空閥/氮气閥	真空擋闆閥
9	報警器	聲光報警
10	發热管	宏成达
11	控制方式	每个工作室独立工作，加热、抽真空和充氮气的工作方式 为 PLC 自动循环式，各工作段的操作通过觸摸屏設置

7、安裝条件
7.1 烘箱正面距離牆壁不得小于 1500mm，左右後側不得小于500mm。用戶須提供独立的配電開 關並負責設备外部的電源的連接。
7.2 安裝區域条件 (買方提供) ：
7.2.1 電源：三相四線交流 380±38V，頻率：50±1Hz；
7.2.2 真空源：壓力-0.1MPA，真空管 DN20 寶塔接头
7.2.3 氮气源：壓力 0.1~0.2MPA，氮气管道￠12 气管
7.2.4 壓縮空气：0.4~0.6MPA， ￠8 气管 7.4、電能耗
7.4.1 最大时≤14kw/小时 7.5、环境要求
7.5.1 温度-5~35℃ ，湿度 ≤40%
7.5.2 周圍無易燃易爆气體、液體或固體
7.5.3 杜絕在箱內烘烤易燃物品，可燃气體及爆炸性物。
8、每台随機配件清单：说明書 1 份
9、質量保證與售後服務：
9.1、所有設备在安裝調試合格之日起計算質保期，整機質保期为 12 个月。質保期內所發生 的設备故障，賣方無償提供設备維護和更換零部件，自接到服務通知起 (電話、傳真或 信函)2 小时內給買方作出響应；对買方不能自行解決的问題，賣方人員应及时到買方現场進 行維修；
9.2 賣方職責
9.2.1 解決在非買方环境或人为因素所造成的設备疑難故障，包括由此造成的零部件更 換、機械及電器故障的排除及其它问題；
9.2.2 及时软件更新，不斷提升設备性能。
9.3 技術支持
9.3.1 設备保修期滿後賣方仍然進行为期三年的跟蹤服務和技術支持；
9.3.2 免費软件更新；
9.3.3 有償提供技改服務，只收取基本配件費用和人工差旅費用。
培訓內容包括：
A、設备安全防護常識
B、設备的工作原理及總體結構
C、設备的操作和注意事項
D、設备的日常維護及备件更換操作技能
