技術工藝參數及特點
1.1 本注液站适用電池規格： 软包電池， 注液量为 5ml-20ml 的软包電池， 電池外 形尺寸規格为：高度 50-100mm,厚 10 mm，宽 50-120mm。
1.2 采用自动注液， 托架內裝電池數量： 1 个。
1.3 单機效率: 約 5PPM。（具體情況根據貴公司實際參數而定）
1.4 注液精度为±0.5%，注液量要求为 0～20kg 可調。
1.5 先開口後注液， 注液後真空進行的静置方式， 效率高， 精度準， 操作方便可 靠。
1.6 注液时真空壓力保持在-80KPa 以上。
1.7 抽真空的时間、真空度、注液时間、加壓的壓力、时間能够設定可調。
1.8 主機外觀參考尺寸： 約 800(L)*800(W)*800(H)，重：約 200KG。
1.9 外接設备： 真空源，AC220V 電源 1.5KW.

2.技術方案

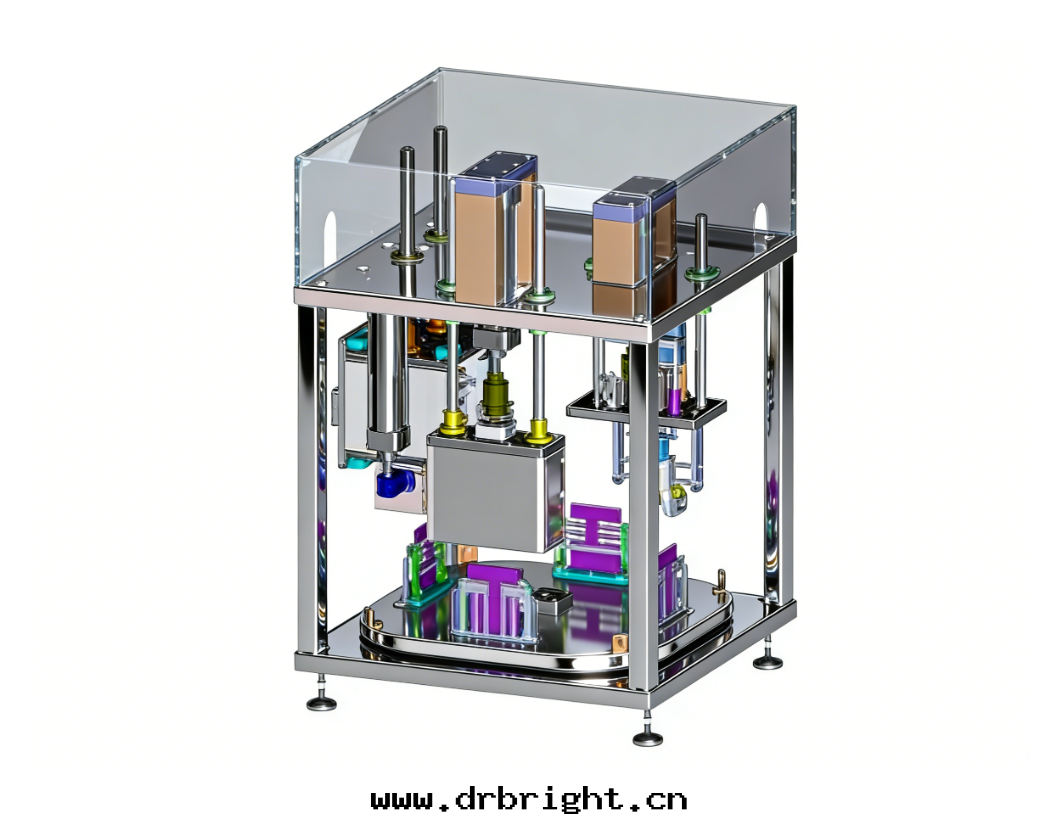

2.1 注液单元如下示意图：

封口系統
	注液系統
		上下料系統
			開機
			静置系統


 2.2 工作过程描述：
  一組 1 个電池， 人工把電池放進注液托架 ；
   放好電芯， 按动開關，手动转盤，自动注液循环開始；
   打開電池包，自动注液，然後系統自动進行静置循环；
  注液完成後，人工移出電池 ；
  人工出貨下料。
  操作面闆采用觸摸屏形式。
备注：抽真空时間、静置时間可根據情況設定；  静置可抽真空静置。
2.3 設备配置：

序号	裝置名稱	单位	數量	备注
1	注液站	套	1
2	自动注液系統	套	1
3	電动計量泵	台	1
4	真空泵或管道真空（-98KPa 以 上）	台	1	甲方自备

5	静置系統	套	1
9	封口系統	套	1
10	電池定位機構	套	1
11	注液嘴壓嘴機構	套	1
12	電解液中转罐	套	1

备注：
1、該設备關鍵部位均采用不鏽鋼 304, 等防腐防堿材料，全機耐腐耐堿 极高
2、該設备能耗低，額定功率僅 1.5KW；
3、設备保證能 24 小时開機工作並穩定運行。
2.4設备主要元器件
  气缸和電磁閥, 真空元器件：
  步進電機： 国內知名品牌
  導軌滑块： MISUMI
  PLC:  Mitsubishi
  觸摸屏： EVIEW，WEINVIEW
