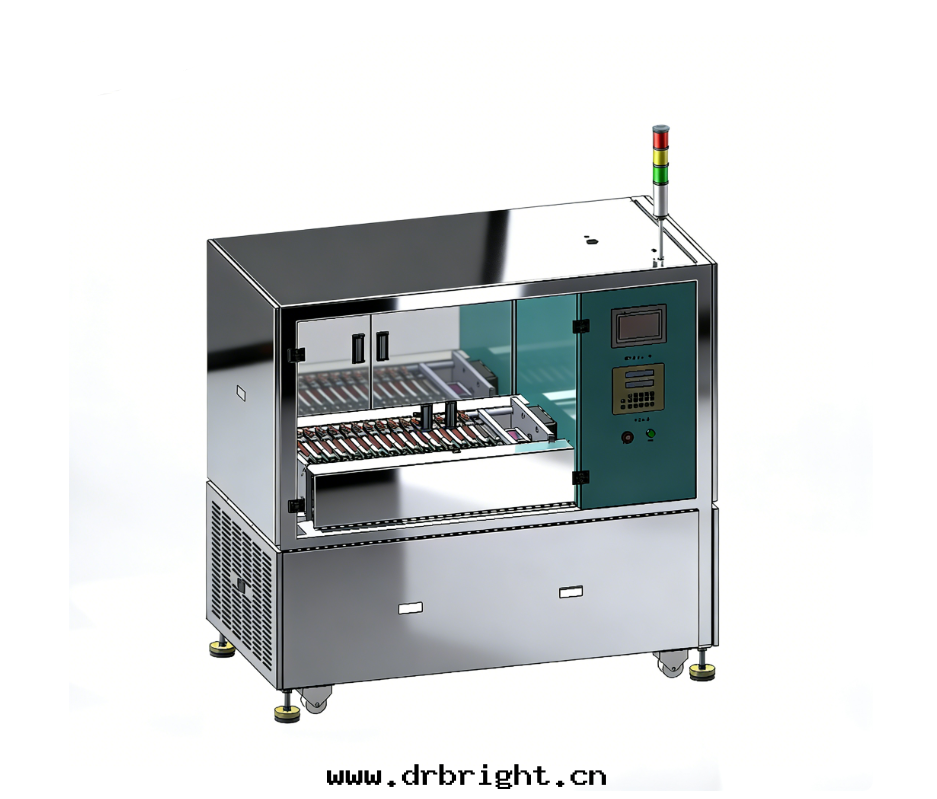

二、設备組成
本設备由温控系統、壓力控制系統、化成櫃系統、夾具機構四部分組成。
2.1温控系統
（1）矽胶發热闆均勻電加热；
（2）每层發热闆独立控温；
（3）觸摸屏+PLC集成智能控制；
（4）電芯化成完畢，自然冷卻；
（5）超温報警功能。
2.2壓力控制系統
（1）由9层包覆絕緣纸鋁闆垂直疊放加壓；
(2）智能壓力输出控制；
（3）多工段壓力智能調节控制。
2.3化成櫃系統
（1）充放電及过充过放保護功能
（2）數據聯网存儲功能
（3）電壓檢測分選功能
（4）烟霧報警功能
2.4夾具機構
（1）正負极耳與觸點可靠对接功能；
（2）加热闆限位，防空载壓傷觸點功能；
（3）加热闆絕緣防護。

2.5設备優點
電池厚度2.5-12mm范圍，不用更換极耳壓块；
2.6設备操作流程：
打開櫃門    放入電池    關閉櫃門    參數設定    夾具壓緊    啟动加热    啟动化成    化成結束     夾具松開    打開櫃門     取出電池。

三、技術指标
3.1  夾具機構的主要性能
3.1.1  加热闆主要構成：精加工鋁闆，一面貼合1.0mm厚絕緣闆，另一面貼合特制1.0mm厚矽胶加热闆，整體包覆300克光面名片纸。
3.1.2  工作方式：气缸由右向左驅动，電池放置在两层加热闆之間的固定位置，通过夾具的收縮實現電芯夾緊受力，同时使電芯正負极耳與化成櫃觸點可靠接觸。

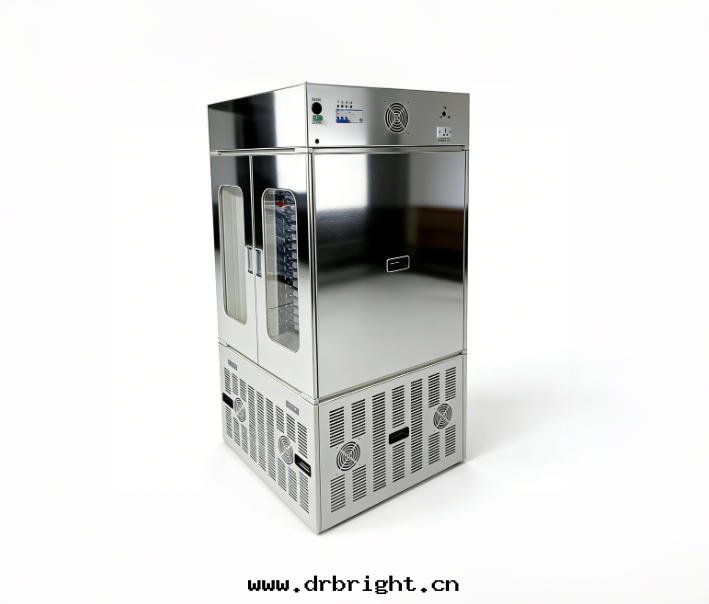

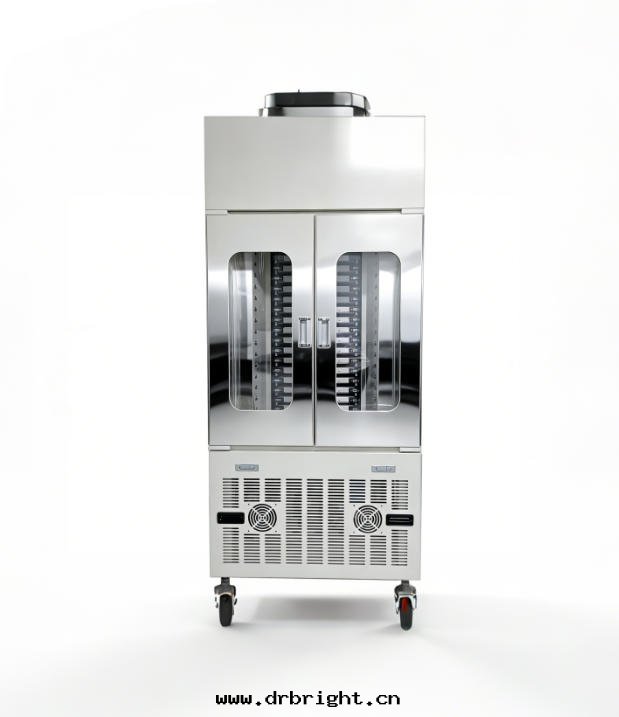

3.1.3  該設备为双面合页門結構，每扇門安裝一块鋼化玻璃，便于觀察夾具的內部運行行情況；
3.1.4  壓力設定方式：在觸摸屏上输入单只電芯长、宽尺寸，每层電芯數量及面壓力，PLC智能計算並自动输出所需壓力。
3.1.5  升温时間：以室温为25℃为例，≈15分升温至60℃，≈25分鐘升温至75℃.
3.1.6  所采用觸點为四線法，磷铜鍍24K黃金觸點，具有采樣精準、觸點耐磨抗氧化之優點。
3.17恒流控制闆采用四線夾具方法測量，最大限度排除接線與接觸的誤差，使用與維護方便，測試精度高，每个接觸夾具電池通道都具有完全独立的恒流恒壓源，自成回路互不影響。
3.18采樣速度快，在不存在欠壓寄存情況下整櫃巡檢周期≤9S
3.2、基本技術參數

序号	參數名稱	技術參數	备注
1	加热方式	矽胶加热闆	每层發热闆独立温控
2	升温时間	15－20 Min	與設定温度及环境温度有關
3	温度控制范圍	常温-90℃	控制精度:±2℃
4	壓力输出范圍	80-1000KG	气缸缸徑为125mm
5	面壓設定范圍	0.01－0.85 MPa
6	恒流源通道數量	16通道	每层闆可放2只電池
7	電壓输出范圍	5 ～ 5000 mV	精度范圍：±0.1%FS±0.1%RD mV 分辨率1mV
8	充電電流范圍	5 ～6000mA	精度范圍：±0.1%FS±0.1%RD mA 分辨率1mA
9	时間測量范圍(min/工步)	0－30000mi工步	时間測量誤差：±0.1%
10	工步數（每次循环）	1-32步
11	産品合格率	≥98%	非設备因素除外
12	工作环境	温度：0～40℃， 相对湿度≤85%
13	電  源	AC380V、50HZ
14	設备總功率	2.8KW
15	气  源	0.6－0.8 MPa
16	設备尺寸（长*宽*高）	1240*840*1600mm
17	設备重量	約300 KG

3.3  化成設备的主要性能
3.3.1本設备專門用于聚合物锂電池的化成工藝使用；
3.3.2 工作方式有：恒流充電、恒流恒壓充電、恒流放電、擱置和循环；充放電控制的条件有:恒流充電終止電壓值、恒流放電終止電壓值、恒流恒壓充電恒壓值、流恒壓充電終止電流值、各種方式工作的时間終止值；
3.3.3 具有數據掉電保護功能，来電能繼續運行，在不过欠壓寄存情況下約 5 秒巡檢一遍；
3.3.4 保存每个電池的所有工步曲線（包括電壓—时間、電流—时間、容量—时間、電量—时間等曲線），用戶可自由選擇曲線采樣条件。
3.3.5 多種電池巡檢界面，電池巡檢界面可選擇图形顯示、顯示綜合數據、顯示分類數據、异常顯示等；
3.3.6計算機系統最低配置：PII/300 以上 CPU，64MB 以上內存，10GB 以上硬盤空間，EGA/VGA 彩 顯，CD-ROM 一个，鼠标一个，MicrosoftTM Windows 2000 以上 操作系統，一个可用的 RS232 串行通訊口，Windows 支持的打印機。計算機系統由用戶自配，並視實際需要确定微機系統的數量。
3.4、随機提供操作软件（電腦用戶自备）；
3.5設备外觀顔色：国标9002色卡；
四、适用産品參數

電芯高度  A	30-110mm
電芯宽度  B+側邊	35-100mm
電芯厚度  H	2.5-12mm
极耳間距  C	5-85mm
极耳肩宽  D	≤25mm
极耳长度  E	≥8mm
正負极方向	气袋側为正极（可調）



五、易損件清单:

序号	名稱	産地
1	名片纸	格瑞斯
2	夾具觸點	格瑞斯
3	夾具壓块	格瑞斯

六、随機配送清单（单台設备）

序号	名稱	型号	单位	數量
1	發光二极管	F5	个	5
2	名片纸		张	10
