基本參數
    1.空間：1500 mm（L）×1300mm（D）×1500mm（H）；
2.電源：220 VAC±5﹪，单相，1 KW；
3.气源：5～7 kgf/cm²，100 l/min；
4.無腐蝕性气體、液體、爆炸性气體
  5.顔色：供方标準色樣（国際暖灰色1C）;
技術參數
1、 卷針組合宽度：30～80mm 80～120mm；
2、 隔膜宽度：60～180 mm，厚度0.012-0.045mm；
3、 极片宽度：58～178 mm，厚度0.1-0.2mm；
4、 极片长度：300～3000 mm，厚度0.1-0.2mm；
5、 終止胶带宽度：8～20 mm，厚度0.025-0.1mm；
6、 卷繞精度：隔膜與負极、負极與正极片对齊誤差均小于±0.2 mm；
对材料的要求：
A、极片的宽度誤差小于0.2mm；
B、极片的“S”彎曲誤差小于0.5mm/1000mm，且不可有翹邊現象；
C、隔膜料卷塔形誤差小于±0.2mm，且不可有翹邊現象；
7、設备能力：5～10 PPM (與极片长度及人工上料速度有關)；
8、鼓殼率：電芯厚度≤6mm， 鼓殼率〈2%；電芯厚度〉6mm, 鼓殼率〈3%；
9、合格率：≧99%（非設备因素除外）
工藝性能
1. 采用双卷針結構，卷針宽度可以連續調整；
2. 人工導入极片、自动卷繞、自动換針、自动貼終止胶带及自动下料；
3. 貼胶带采用竖貼方式，貼胶平整，貼胶位置可精準控制且不会将電芯拉緊；貼胶穩定可靠；
4. 卷針卷繞采用變角速度旋转技術，使隔膜與极片供料的線速度相对恒定，即达到卷繞过程中的恒张力目的，保證電芯卷繞整齊一致。
5. 两卷隔膜主动放卷，通过連接在张力擺臂軸上的編碼器實时檢測隔膜张力信号，由PLC處理後控制隔膜放卷步進電機主动跟随张力變化而變速放料，以达到隔膜张力恒定的目的。同时輔以气缸张力控制技術，可在卷繞程中自动平滑調整张力。
6. 隔膜张力控制如图示：
7.上述的變角速度卷繞技術、編碼器檢測张力隔膜放卷變速跟随技術，輔助气缸张力自动調整技術，與竖貼胶带技術同时采用，能有效減少電芯鼓殼，将電芯鼓殼控制在极低的水平。
8.具有极片粉塵清除裝置。
9.可實現极片外包收尾或隔膜外包收尾。
10.卷出的電芯無破損、抽芯及极片錯位現象。
11.具有産出統計功能。
12.整機運行穩定，控制可靠，操作方便。
主要部件配置
一、 機械部分：

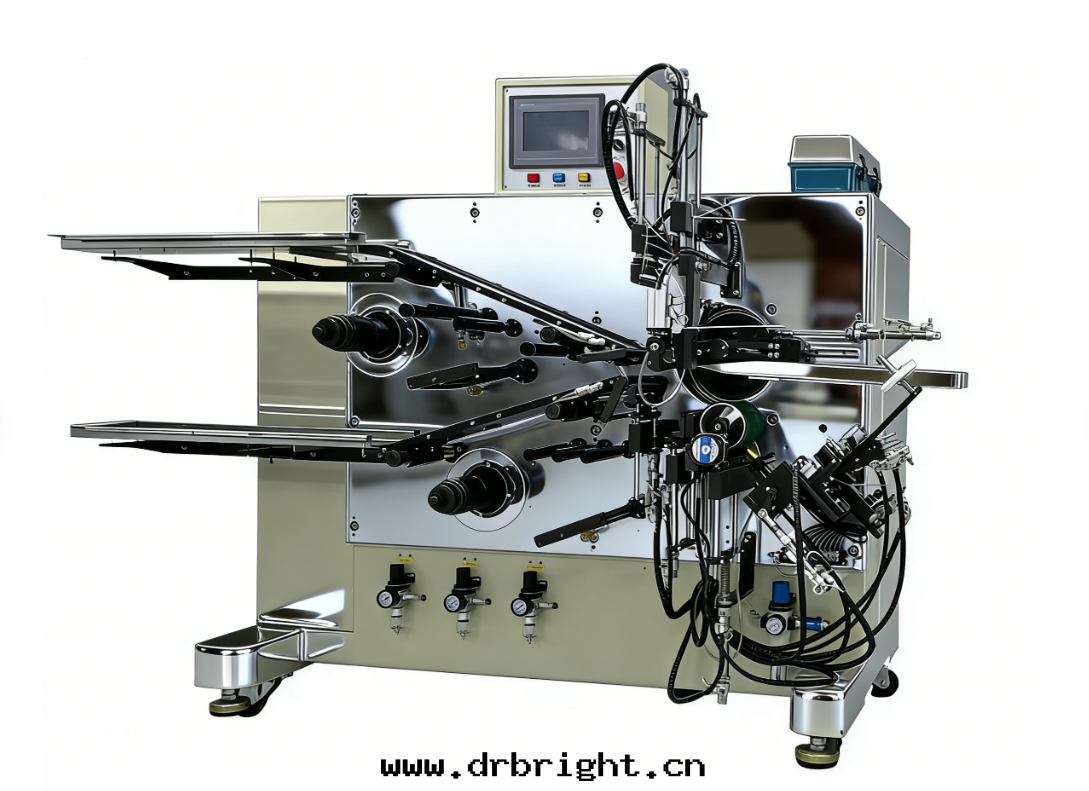

本設备由隔膜放卷裝置、极片導向裝置、卷繞裝置及工位转換裝置、貼胶裝置、下料裝置以及控制系統等組成。分述如下：
1. 隔膜放卷裝置（二套）：由隔膜放卷機構、张力控制機構、过渡輪等組成。
2. 极片導向裝置（二套）：由位置和宽度可以按需要調节的導向闆及极片除塵裝置組成。
3. 卷繞及工位转換裝置（一套）：卷繞采用双卷針結構，進口步進馬达直接驅动，卷繞速度平穩和长度精确。隔膜切斷采用热焊加冷切方式，有效节約隔膜投入量。
4. 貼胶裝置（一套）：气动方式夾胶、拉胶、切胶及转移胶带，滾輪方式貼胶。
5. 下料裝置（一套）：气动控制接料盒自动接料。
6. 控制裝置（一套）：由電控箱、電磁閥及控制箱組成。
二、電气部分：
1.控制PLC      CO-TRUST
2.人機界面      CO-TRUST
3.步進電機      雷赛
4.電磁閥        亞德客
5.比例電磁閥    COSYS
6.气缸          金洋/台灣新恭
7.感应開關      神視
