锂電池系統龐大，需要電池管理系統的監督和優化，以維護其安全性、耐久性和动力性。

　　電池狀态估計

　　電池狀态包括電池温度、SOC(荷電狀态估計)、SOH(健康狀态估計)、SOS(安全狀态估計)、SOF(功能狀态估計) 及SOE(可用能量狀态估計)。各種狀态估計之間的關系如图4所示。電池温度估計是其他狀态估計的基础，SOC 估計受到SOH 的影響，SOF 是由SOC、SOH、SOS 以及電池温度共同确定的，SOE 則與SOC、SOH、電池温度、未来工況有關。

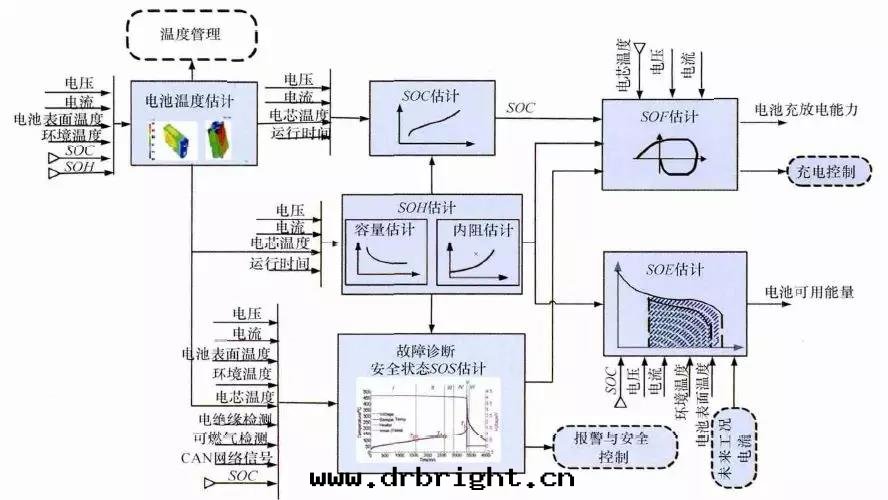

　　图1. BMS狀态估計算法框架

　　電池温度估計

　　温度对電池性能影響較大，目前一般只能測得電池表面温度，而電池內部温度需要使用热模型進行估計。常用的電池热模型包括零維模型(集總參數模型)、一維乃至三維模型。零維模型可以大致計算電池充放電过程中的温度變化，估計精度有限，但模型計算量小，因此可用于實时的温度估計。一維、二維及三維模型需要使用數值方法对傳热微分方程進行求解，对電池進行网格劃分，計算電池的温度场分布，同时還需考慮電池結構对傳热的影響(結構包括內核、外殼、電解液层等)。一維模型中只考慮電池在一个方向的温度分布，在其他方向視为均勻。二維模型考慮電池在两个方

　　向的温度分布，对圆柱形電池来说，軸向及徑向的温度分布即可反映電池內部的温度场。二維模型一般用于薄片電池的温度分析。三維模型可以完全反映方形電池內部的温度场，仿真精度較高，因而研究較多。但三維模型的計算量大，無法应用于實时温度估計，只能用于在實验室中進行温度场仿真。为了讓三維模型的計算結果實时应用，研究人員利用三維模型的温度场計算結果，将電池産热功率和內外温差的關系用傳递函數表达，通过産热功率和電池表面温度估計電池內部的温度，具有在BMS中应用的潛力。图5所示为電池內部温度的估計流程。

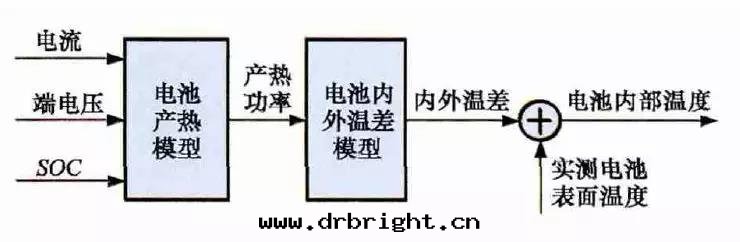

　　图2 電池內部温度估計流程

　　一般地，锂離子電池适宜的工作温度为15~35℃，而電动汽車的實際工作温度为-30～50℃，因此必須对電池進行热管理，低温时需要加热，高温时需要冷卻。热管理包括設計與控制两方面，其中，热管理設計不屬于本文內容。温度控制是通过測温元件測得電池組不同位置的温度，綜合温度分布情況，热管理系統控制電路進行散热，热管理的執行部件一般有風扇、水/油泵、制冷機等。比如，可以根據温度范圍進行分档控制。Volt插電式混合动力電池热管理分为3種模式：主动(制冷散热)、被动(風扇散热)和不冷卻模式，當动力電池温度超过某预先設定的被动冷卻目标温度後，被动散热模式啟动;而當温度繼續升高至主动冷卻目标温度以上时，主动散热模式啟动。

　　荷電狀态(SOC)估計

　　SOC(State of Charge)，可用電量占據電池最大可用容量的比例，通常以百分比表示，100%表示完全充電，0%表示完全放電。

　　这是針对单个電池的定義，对于電池模块(或電池組，由于電池組由多个模块組成，因此從模块SOC計算電池組的SOC就像電池電池单體SOC估計模块SOC一樣)，情況有一點複雜。在SOC估計方法的最後一节讨論。

　　目前，对SOC 的研究已經基本成熟，SOC 算法主要分为两大類，一類为单一SOC 算法，另一類为多種单一SOC 算法的融合算法。单一SOC 算法包括安时積分法、開路電壓法、基于電池模型估計的開路電壓法、其他基于電池性能的SOC估計法等。融合算法包括简单的修正、加權、卡尔曼滤波(或擴展卡尔曼滤波)以及滑模變結構方法等。

　　1) 放電測試方法

　　确定電池SOC的最可靠方法是在受控条件下進行放電測試，即指定的放電速率和环境温度。这个測試可以準确的計算電池的剩餘電量SOC，但所消耗的时間相當长，並且在測試完畢以後電池里面的電量全部放掉，因此这个方法只在實验室中用来标定验證電池的标稱容量，無法用于設計 BMS做車輛電池電量的在線估計。

　　2)安时積分法

　　安时積分計算方法为:

　　式中，SOC 为荷電狀态;SOC0为起始时刻(t0)的荷電狀态;CN为額定容量(为電池當时标準狀态下的容量，随壽命變化);η为庫侖效率，放電为1，充電小于1;I 为電流，充電为負，放電为正。

　　在起始荷電狀态SOC0比較準确情況下，安时積分法在一段时間內具有相當好的精度(主要與電流傳感器采樣精度、采樣頻率有關)。但是，安时積分法的主要缺點为：起始SOC0影響荷電狀态的估計精度;庫侖效率η受電池的工作狀态影響大(如荷電狀态、温度、電流大小等)，η難于準确測量，会对荷電狀态誤差有累積效应;電流傳感器精度，特别是偏差会導致累計效应，影響荷電狀态的精度。因此，单純采用安时積分法很難滿足荷電狀态估計的精度要求。

　　3)開路電壓(OCV)法

　　锂離子電池的荷電狀态與锂離子在活性材料中的嵌入量有關，與静态热力學有關，因此充分静置後的開路電壓可以認为达到平衡電动勢，OCV 與荷電狀态具有一一对应的關系，是估計荷電狀态的有效方法。但是有些種類電池的OCV 與充放電过程(曆史)有關，如LiFePO4/C電池，充電OCV與放電OCV 具有滞回現象(與鎳氫電池類似)，並且電壓曲線平坦，因而SOC估計精度受到傳感器精度的影響嚴重，这些都需要進一步研究。開路電壓法最大的優點是荷電狀态估計精度高，但是它的顯著缺點是需要将電池长时静置以达到平衡，電池從工作狀态恢複到平衡狀态一般需要一定时間，與荷電狀态、温度等狀态有關，低温下需要數小时以上，所以該方法单独使用只适于電动汽車駐車狀态，不适合动态估計。

　　4)基于電池模型的開路電壓法

　　通过電池模型可以估計電池的開路電壓，再根據OCV 與SOC 的对应關系可以估計當前電池的SOC。等效電路模型是最常用的電池模型。

　　对于这種方法，電池模型的精度和複雜性非常重要。華等人收集了12个常用等效電路模型，包括組合模型，Rint模型(简单模型)，具有零狀态滞後模型的Rint模型，具有单态滞後模型的Rint模型，具有两个低通滤波器增強型自校正(ESC)模型，具有四个低通滤波器的ESC模型，一階RC模型，一个狀态滞後的一階RC模型，二階RC模型，具有单态滞後的二階RC模型，三階RC模型和具有单态滞後的三階RC模型。

　　電化學模型是建立在傳質、化學热力學、动力學基础上，涉及電池內部材料的參數較多，而且很難準确獲得，模型運算量大，一般用于電池的性能分析與設計。

　　如果電池模型參數已知，則很容易找到電池OCV。然後使用通过實验得出的OCV-SOC查找表，可以容易地找到電池SOC。研究人員使用这種方法，並分别采取RINT模型，一階RC，二階RC模型，發現使用二階RC模型的最大估計誤差是4.3%，而平均誤差是1.4%。

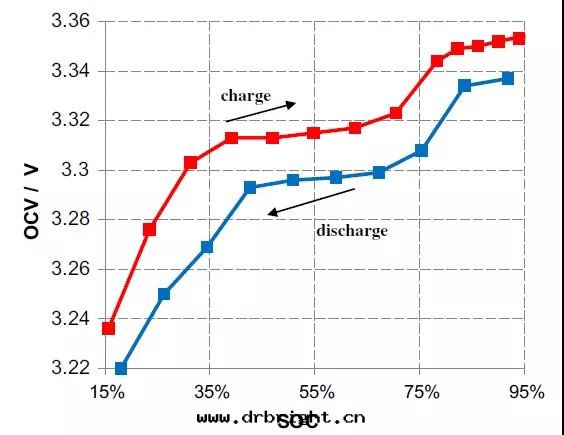

　　图3 充放電C /的LiFePO的OCV曲線4(在25℃測量，休息时間3小时)

　　5)神經网絡模型方法

　　神經网絡模型法估計SOC 是利用神經网絡的非線性映射特性，在建立模型时不用具體考慮電池的细节问題，方法具有普适性，适用于各種電池的SOC估計，但是需要大量樣本數據对网絡進行訓練，且估算誤差受訓練數據和訓練方法的影響很大，且神經网絡法運算量大，需要強大的運算芯片(如DSP等)。

　　6)模糊邏輯方法

　　模糊邏輯法基本思路就是根據大量試验曲線、經验及可靠的模糊邏輯理論依據，用模糊邏輯模拟人的模糊思維，最終實現SOC预測，但該算法首先需要对電池本身有足够多的了解，計算量也較大。

　　7)基于電池性能的SOC 估計法

　　基于電池性能的SOC估計方法包括交流阻抗法、直流內阻法和放電試验法。交流阻抗法是通过对交流阻抗譜與SOC 的關系進行SOC 估計。直流內阻法通过直流內阻與電池SOC 的關系進行估計。

　　交流阻抗及直流內阻一般僅用于電池離線診斷，很難直接应用在車用SOC實时估計中，这是因为，采用交流阻抗的方法需要有信号發生器，会增加成本;電池阻抗譜或內阻與SOC 關系複雜，影響因素多(包括內阻一致性);電池內阻很小，車用電池在毫歐級，很難準确獲得;锂離子電池內阻在很宽范圍內變化較小，很難識别。

　　8)融合算法

　　目前融合算法包括简单修正、加權、卡尔曼滤波或擴展卡尔曼滤波(EKF)、滑模變結構等。简单修正的融合算法主要包括開路電壓修正、滿電修正的安时積分法等。

　　对于純電动車電池，工況較为简单，車輛運行时除了少量制动回饋充電外主要處于放電态，站上充電时電池處于充電态，開路電壓的滞回效应比較容易估計;電池容量大，安时積分的誤差相对較小;充滿電的機率大，因此，采用開路電壓标定初值和滿電修正的安时積分方法可以滿足純電动車電池SOC 的估計精度要求。

　　对于混合动力車電池，由于工況複雜，運行中为了維持電量不變，電流有充有放;停車时除了維護外，沒有站上充電的機会;電池容量較小，安时積分的相对誤差大。因此，简单的開路電壓修正方法還不能滿足混合动力車電池SOC 的估計精度要求，需要其他融合方法解決。

　　加權融合算法是将不同方法得到的SOC 按一定權值進行加權估計的方法。Mark Verbrugge等采用安时積分獲得SOCc與采用具有滞回的一階RC模型獲得SOCv的加權方法估計SOC，計算公式为

　　式中，w 为權值。該算法已經在GM混合动力系統中应用。

　　卡尔曼滤波是一種常用的融合算法。由于SOC不能直接測量，目前一般将两種估計SOC 的方法融合起来估計。SOC被當成電池系統的一个內部狀态分析。又由于電池系統为非線性系統，因此采用擴展的卡尔曼滤波方法，通常采用安时積分與電池模型組成系統進行計算。Plett等研究了安时積分與組合模型、Rint模型(简单模型)、零狀态滞回Rint模型、一狀态滞回Rint模型、加強自修正模型的卡尔曼滤波融合算法。Wang等研究了安时積分與二階RC模型的卡尔曼滤波融合算法。

　　夏超英等研究了安时積分與一階RC模型的卡尔曼滤波算法，指出EKF作为一个狀态觀測器，其意義在于用安时積分法計算SOC的同时，估計出電容上的電壓，從而得到電池端電壓的估計值作为校正SOC 的依據，同时考慮噪聲及誤差的大小，确定每一步的滤波增益，得到開路電壓法在計算SOC 时应占的權重，從而得到SOC 的最優估計。这樣就把安时積分法和開路電壓有機地結合起来，用開路電壓克服了安时積分法有累積誤差的缺點，實現了SOC 的閉环估計。同时，由于在計算过程中考慮了噪聲的影響，所以算法对噪聲有很強的抑制作用。这是當前应用最廣的SOC估計方法。

　　Charkhgard等采用卡尔曼滤波融合了安时積分與神經网絡模型，卡尔曼滤波用于SOC 計算的核心是建立合理的電池等效模型，建立一組狀态方程，因此算法对電池模型依賴性較強，要獲得準确的SOC，需要建立較为準确的電池模型，为了节省計算量，模型還不能太複雜。Ouyang等提出一種實时性好的基于電化學機理的等效電路模型的SOC 卡尔曼滤波算法，在保證計算速度基础上，提高了SOC 的估計效果，尤其是低SOC 區的估計精度。但是卡尔曼滤波法的缺點還有卡尔曼增益不好确定，如果選擇不好狀态将發散。Kim等提出采用滑模技術克服卡尔曼滤波的缺點，據稱該方法对于模型參數不确定和干擾具有較強的魯棒性。

　　9)電池組SOC 估計

　　電池組由多节電池串並聯組成，由于電池单體間存在不一致性，成組後的電池組SOC 計算更为複雜。由多个電芯並聯連接的電池模块可以被認为是具有高容量的单个電池，並且由于並聯連接的自平衡特性，可以像单个電池一樣估計SOC。

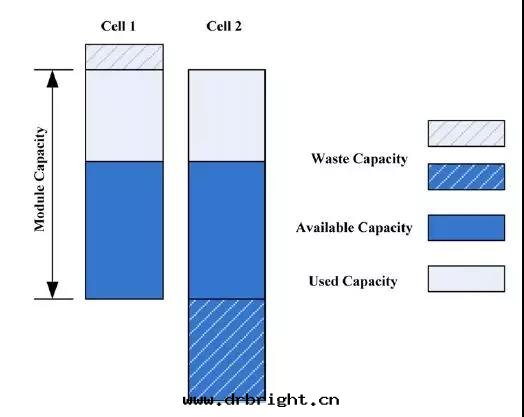

　　图4 電池模块的無用容量和剩餘容量(以2个電池的電池模块为例)

　　在串聯連接条件下，粗略的估計電池模块的SOC也可以像单體電池一樣，但考慮到電池的均勻性，情形会有些不同。假設電池模块中每个单體電池的容量和SOC是已知的。如果有一个非常高效且無損的能量均衡裝置，則電池模块的SOC：

　　其中，SOCM 表示電池模块的SOC，SOCi 表示第i个電池单元的SOC，Ci 表示第i个電池单體的容量。如果平衡裝置不是那麼有效，真正的電池模块的SOC與該平衡裝置的實際性能有關。如果只有耗散式的被动均衡功能或者沒有均衡功能，則電芯中存在一部分無法利用的容量如图6所示，並且随着電池差异性的加劇，这種浪費的容量的比例会越来越大。因此，電池模块的容量表示为：

　　電池模块可用容量表示为：

　　電池模組的荷電狀态表示为：

　　由此，在每一节電池单體SOC 都可估計的前提下，就可以得到電池組的SOC 值。要獲取单體的SOC值，最直接的方法就是应用上述SOC 估計方法中的一種，分别估計每一个单體的SOC，但这種方法的計算量太大。为了減小計算量，部分文獻[43~45]在估計電池成組的SOC 方法上做了一些改進研究。Dai 等[44]采用一个EKF 估計電池組平均SOC，用另一个EKF 估計每个单體SOC 與平均SOC 之差ΔSOC。估計ΔSOC 的EKF中需要估計的狀态量只有一个，因此算法的計算量較小。另外，考慮到ΔSOC 的變化很慢，采用双时間尺度的方法可以進一步減小計算量。Zheng等提出了一種M+D模型，即一个相对複雜的電池单體平均模型M，和一个简单的单體差异模型D，利用最小二乘法計算单體與“平均单體”之間的差值ΔOCV，通过ΔSOC 與ΔOCV 的關系，可以計算每个单體的SOC 值。

　　綜合比較上述常用的SOC 估計方法，卡尔曼滤波等基于電池模型的SOC 估計方法精确可靠，配合開路電壓駐車修正是目前的主流方法。
