一、交流法測量電池內阻

　　當前蓄電池的測量儀器普遍采用的是交流注入法或直流瞬間放電測量法两種。使用交流注入的儀器如測量阻抗或電導的儀表在測量时会对電池施加一个交流的測試信号，然後再測出相应的電壓、電流及阻抗的读數，V/I 会随頻率而變化，而容抗XC 也会使電化學電阻RE 變得更小。

　　采用交流方式的儀器存在着易受充電器紋波電流和其它噪聲源干擾的问題，有些設备不能在線(連接充電器和負载並處于浮充狀态)对電池進行測試，使用頻率为60Hz 或50Hz 的交流測試電流更不可取，因为这是充電器紋波和噪聲源的主要頻率，而在大型UPS 電池組上出現大于30A 的RMS紋波電流也不是稀奇的事情。

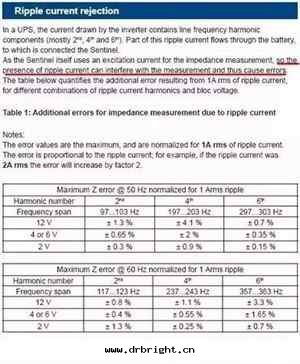

　　目前大型UPS及高頻UPS应用越来越普遍，在電池上出現很強的紋波干擾非常常見，特别是在Emerson、Schneider與Eaton等UPS系統上。下面是国外某采用交流法監測電池內阻的廠家对紋波干擾的说明。

　　文字部分描述了蓄電池上的紋波是如何干擾蓄電池監測設备的：在一个UPS系統中，逆變器在逆變过程中会産生2次、4次與6次紋波電流，这種紋波電流会倒灌到蓄電池上，由于采用交流法監測電池內阻的設备在測試时需向電池注入一个交流信号，这个交流信号会被这種紋波干擾，造成測量誤差。

　　在表格中專門列出了不同頻率的紋波对用交流法測量內阻的影響：測量12V電池时，50HZ頻率/1A的紋波電流，其多次諧波对監測設备測量精度的影響为1.3% 4.1% 0.7%=6.1%。而在好多大型UPS系統中，其紋波遠遠大于1A，因此，采用交流法測量電池內阻往往無法在大型UPS系統與高頻UPS中应用。

　　二、直流法測量電池內阻

　　使用直流瞬間放電測量內阻方法是由電池組産生一个瞬間負载電流然後測出電池极柱上電壓的瞬間變化，通过負载接通时的瞬間電壓降和斷開負载时的瞬間電壓恢複便可推導出相应的內阻。目前的A/D 转換器能在有效地測量直流參數的同时将流經電池的交流信号忽略掉，因此这種類型的儀器甚至可在高噪聲的环境下对電池進行在線測試。

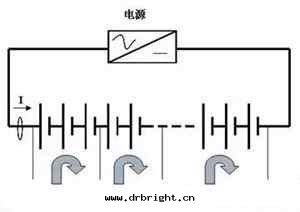

　　其工作原理是将一組電池組分成多个循环，每次測量內阻时先对第一个循环進行放電，結束後再对第二个循环進行放電，直至最後一个循环。在放電的同时，系統高速采集每节電池(或每单小組)的放電曲線，取得壓降後測出每节電池的內阻。放電負载采用了恒流負载，确保電壓變化时每次放電的電流不變。　　

　　系統可以被設成間隔一定时間自动測量一次內阻，無需人工干预。

　　所以此種測量方法的優勢是：

　　◆ 自动測量，無須人工干预;

　　◆ 抗UPS干擾強，準确快捷;

　　◆安全可靠;
