電化學工作站接口正确打開的方式。電化學工作站的本質是用于控制和監測電化學池電流和電位以及其它電化學參數變化的儀器裝置。電化學測試體系中使用的最多的是三電极測試體系，如下图所示，三个電极中包含有：工作電极，參比電极，輔助電极。但是在我们購買的電化學工作站中，有的電化學工作站有4个接線头，有的有六个接線头，这些接头究竟各自分别有什麼作用，在不同測試體系中該如何連接这些接头呢?

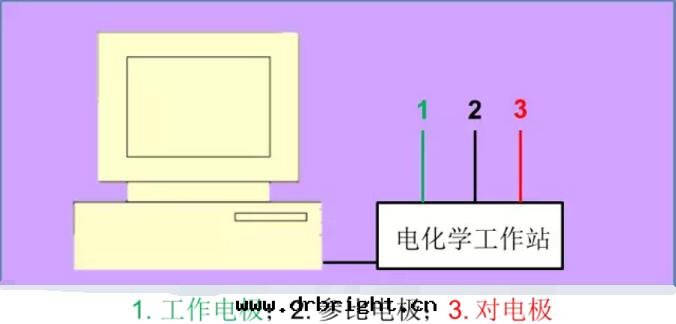

　　图1 和PC連接的電化學工作站，一般应用于三電极測試體系


　　1. 四接头電化學工作站

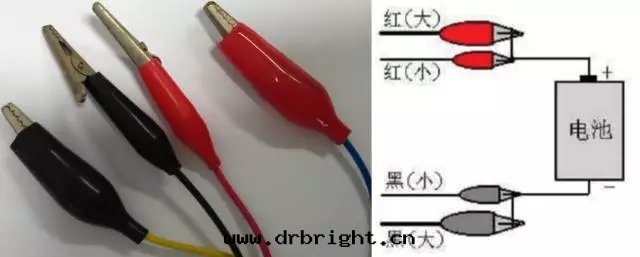

　　图2 四電极測試體系多見于一些電池測試系統

　　在这四个接線头中，其中一个是檢測正极電流输入的，另一个是檢測正极電壓;使用时这两个電极应同时與電池正极相連;同理，剩餘的两个中，其中之一是檢測負极電流输出的，另一个是檢測負极電壓，使用时应同时與電池負极連接。

　　與此同时，四電极體系也可以应用與三電极測試體系。相对于两電极測試體系，三電极中多了一个參比電极，參比電极是用来指示工作電极的電壓的，因此參比電极與工作電极是在同一个電壓檢測回路中，因此原来用于檢測正极電壓的接口和用檢測負极電壓的接口应該分别接入工作電极和參比電极。而用于檢測正負极電流输出的接头应該分别接入測試中的工作電极和輔助電极。


　　2 五接头電化學工作站

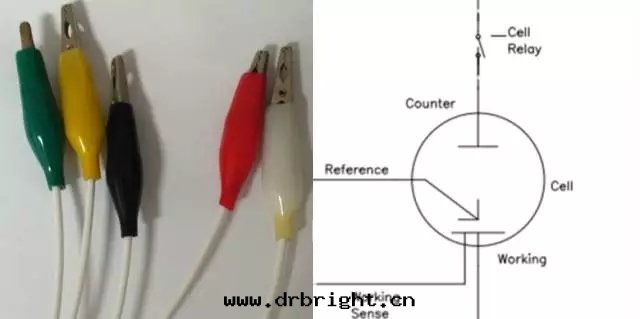

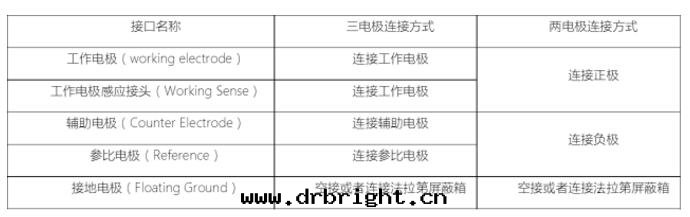

　　有些電化學工作站带有五个接头，商家会用各種不同的顔色来标記相应的接口。这五个接头分别为：工作電极接头，工作電极感应(working sense)接头，輔助電极接头，參比電极接头和地線接头。當該類型電化學工作站用于測試的时候其不同體系的接線方法如下表所示：

　　在三電极測試體系中，通俗的可以認为存在两个回路：工作電极-參比電极，工作電极-輔助電极。因为在三電极體系中，需要參比電极来指示工作電极的電壓，但是參比電极在有較大電流通过时会發生极化，從而導致電位發生改變，因此電化學工作站的設計讓工作電极-參比電极之間的回路只有很小的電流，而實際工作電极的電流通过輔助電极構成的回路来分擔。電化學工作站来施加電壓，而實際的電壓是通过working sense来進行檢測。不过當working electrode和working sense連接在一起的时候，这两个信号是重疊的。

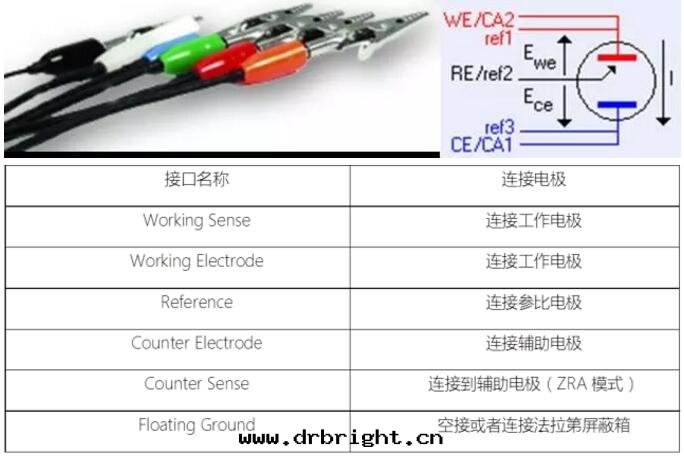

　　3. 六接头電化學工作站

　　Working Sense和Working electrode連接在一起作为工作電极，連接到測試樣品。Working Sense檢測工作電极的電壓，Working electrode用来承载電路中的電流。

　　Reference一般連接參比電极，比如飽和甘汞電极(SCE)和Ag/AgCl電极。電化學工作站主要測定工作電极和參比電极之間的電壓。

　　Counter electrode連接輔助電极，一般使用一些具有較大比表面積的惰性金屬或者石墨電极。而counter sense一般用于Zero resistance ammeter (ZRA)模式，用于測試輔助電极的電壓。

　　Floating Ground在一般情況下是屬于空接狀态，要确保該接头不與電解池其它部分有連接。如果，使用的電解池是普通的玻璃材質，所有的電极是不接地的，在这種情況下最好連接地線以減少噪聲。

　　當測試電流很小的时候，为了減少噪聲，一般需要一个法拉第屏蔽箱，这種金屬殼应該與地線相接，这时接地的電极只要和屏蔽箱連接就可以了。>>>>>推薦閱读：如何正确使用電池檢測設备


　　4. Zero Resistance ammeter模式

　　这个模式一般用于金屬腐蝕電化學研究中。在这種模式下，能同时施加相同的電壓到两个不同的金屬電极上;與此同时，能够測量这两个樣品之間的電流;通过引入參比電极能够測量樣品的電壓。


　　電化學工作站的主要作用是能够施加電信号(電流，電壓)，同时能够感应和檢測電信号。因此，電化學工作站中也分别設計了施加或者檢測这些信号的接口，根據不同的測試體系，可以按照相应的連接方式来獲取目标信息。更多電化學工作站及電池檢測設备資訊關注http://www.drbright.cn/
