武漢格瑞斯自动切折燙一體機使用说明
第一章設备概述
一 、設备功用與适用范圍
1.設备型号：GRS-ZTY220
2.設备功用
可實現電池切邊、折邊、燙邊三工序一體完成
3.适用范圍
本機适用于尺寸：长*宽*高=（20-300）*（20-80）*（3.0-10）锂電池電芯
二、設备工作原理及特點
1.設备組成：
切刀機構，夾具機構，夾具驅动機構，折邊機構，微調機構，機架機構，
電磁閥，PLC，人機界面，步進電機，交流電機，馬达驅动器，繼電器，光電開關
2.工作原理：
a．手动按鈕啟动，合並夾具档邊，人工放置電池极片，並夾緊
b. 按下啟动按鈕，自动送料系統工作。
c. 切刀切去電池多餘部分邊料。
d. 折料系統完成電池側邊折疊。
e. 加热系統完成電池燙邊。
f. 完成以上工序後，自动送料系統返回原點。
g.人工取出電池，完成一个工作周期。
3.設备特點
采用滾輪式折邊結構简单緊湊、性能穩定
能适用于不同規格的産品電池，且調整简单方便，只需更換夾具及調整有關調节螺丝即可
切刀精度高，可达微小間隙切削，從而使切邊無毛刺；且使用壽命高，可重複修磨
可同时加工多个産品，生産效率高
産品定位夾具采用双線性導軌際向，精度高、性能穩定，可达0.05MM以內
外形尺寸小，可节約空間：重量且有腳輪，搬運方便
采用鋁型材制作機架，外形漂亮；钣金采用立體幾何設計，简潔美觀
可采用電气控制自动運行，調試时可用手动
三 設备尺寸
1200*700*900 MM
第二章 運行與操作
一、
控制面闆操作
1、
操作面闆的組成：
操作面闆由
两个調速器，两个燙邊温控器、
電源啟动按鈕、電源
停止按鈕、文本器組成。另外側邊有两个自动啟动按鈕和機台上一个急停按鈕
各部份功能介紹：
2．1两个調速器：控制切刀馬达的運行速度，即切刀速度
2．2两个温控器：控制發热體温度，即燙邊温度。
2．3電源啟动按鈕：此按扭为接通機器電源，電源接通後，其綠色指示燈会亮。
2．4電源停止按鈕：在“緊急狀況”下，按此按鈕切斷機器總電源
2. 5 两个自动啟动按鈕：當文本面闆切換到自动时，同时按下两个自动按鈕，自动開始運行。
2. 6自动时，按下急停，所有动作停止，急停複位機台進入手动狀态。
2. 7温度控制器说明
温度控制器用于控制加热时的温度，此温度可根據需要設置，並可調节温度的上下限，可設置上下限報警。正常情況下温度控制器上電之後，温度控制器有两排液晶顯示，上面的一行PV是温度感应器感应到的温度，不加温时顯示的是室温。下面一行是設定的目标温度SV。電源啟动之後就開始加热，到达目标值後約一分鐘後温度会穩定下来，上下偏差不会超过±2℃。温度控制器設定的報警值为5℃，即超过目标温度5℃或低于目标温度5℃，温度控制器就会報警，温度控制器上的參數設定請參考温度控制器说明。
2.8文本器：

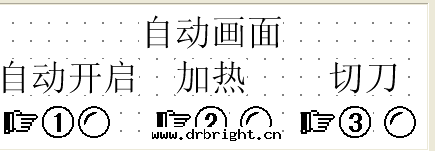

在此画面按1号自动運行鍵啟动自动開啟狀态（再按回1号鍵切換手动狀态），按2号鍵發热體開始加热，按3号鍵切刀馬达開始工作，若温控器到达了設定的温度时，同时按側面的啟动按鈕開始自动運行。
注：按文本上下翻页鍵可以進行页面切換

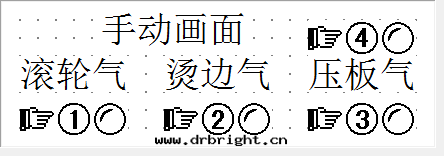

按1号按鈕打開滾动輪气缸。按2号按鈕打開燙邊气缸。3号4号鍵控制壓電芯上下气缸工作.

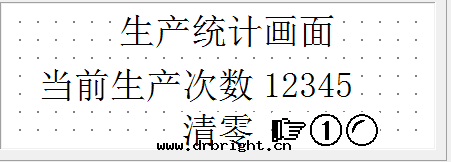

此画面是顯示當前生産數量
按1号鍵可以清除當前的生産數量，生産可以可以重新計數。
按面闆SET鍵可以切換相应參數設定，在面闆側鍵入設定的參數後，按ENT鍵确定输入。

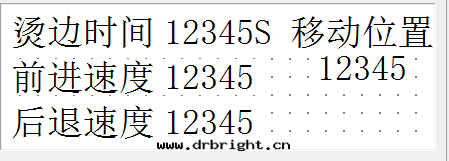

1燙邊时間：燙邊时間的基本单位是为秒
2前進後退速度：設定范圍为0～3500HZ
3移动位置：設定范圍为2800～3000.

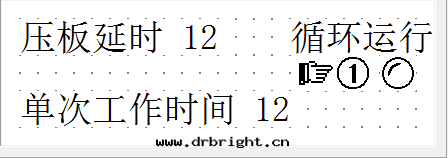

此画面是設定電芯壓闆下降气缸延时时間.循环運行是設备出貨前調試使用.单次工作时間是顯示单次工作的时間.
注：上述可作參考，如有需要可以按照需求設置。
二、
各主要部分運行操作说明
1、
自动運行
1．1 接通气路。
1．2 将機器的電源線接到AC200V電源，並檢查控制箱內的带漏電空气開關是否接通，一切就緒後，将操作面闆上的
電源啟动按鈕按下，打開電源。
1．3将文本器切換到自动页面，按下①自动，待温度到达設定值後，夾好電池後，同时按側面两个啟动按鈕開始自动工作。
第三章電气控制
一、
電气技術參數
額定電壓：AC220V
工作頻率：50HZ
總功率： 2.5KW
二、
電气資料
1．
電控图（見附录二）
第四章 注意事項
1．本機只可在室內使用
2．周圍温度-10℃～+40℃
3. 維修本機人員須有上崗資格
第五章 常見故障維修
|
故障現象 |
故障分析 |
處理方法 |
|
電源故障 |
電源電壓是否有投入 |
檢查電网電壓 |
|
檢查斷路器及保險盒 |
維修和更換 |
|
接觸器開關線路 |
檢查更換 |
|
系統無反应 |
温度是否到达、感应開關是否到位。 |
檢查温控系統及啟动開關 |
|
温度不上升 |
温控器是否正常 |
檢修或更換 |
|
線路故障 |
檢查維修 |
|
檢查發热管是否損壞 |
壞：維修或更換 |
|
調速馬达 |
1馬达是否正常、
2 線路故障 |
1.檢修或更換
2.檢查維修 |
