交流阻抗法是電化學測試技術中一類十分重要的方法,是研究電极过程动力學和表面現象的重要手段。特别是近年来,由于頻率響应分析儀的快速發展,交流阻抗的測試精度越来越高,超低頻信号阻抗譜也具有良好的重現性，再加上計算機技術的進步,对阻抗譜解析的自动化程度越来越高,这就使我们能更好地理解電极表面双電层結構，活化鈍化膜转換，孔蝕的誘發、發展、終止以及活性物質的吸脫附过程。
1. 阻抗譜中的基本元件
交流阻抗譜的解析一般通过等效電路来進行，其中基本元件包括：純電阻R，阻抗值为R；純電容C，阻抗值为1/jωC；純電感L，其阻抗值为jωL。實際測量中，将某一頻率为ω的微擾正弦波信号施加到電解池，这时可把双電层看成一个電容，把電极本身、溶液及電极反应所引起的阻力均視为電阻，則等效電路如图1所示。
图1.用大面積惰性電极为輔助電极时電解池的等效電路
图中AB分别表示電解池的研究電极和輔助電极两端，Ra, Rb分别表示電极材料本身的電阻，Cab表示研究電极與輔助電极之間的電容，Cd與Cd’表示研究電极和輔助電极的双電层電容，Zf與Zf’表示研究電极與輔助電极的交流阻抗。通常稱为電解阻抗或法拉第阻抗，其數值取決于電极动力學參數及測量信号的頻率，Rs表示輔助電极與工作電极之間的溶液電阻。一般将双電层電容Cd與法拉第阻抗的並聯稱为界面阻抗Z。
實際測量中，電极本身的內阻很小，且輔助電极與工作電极之間的距離較大，故電容Cab一般遠遠小于双電层電容Cd。如果輔助電极上不發生電化學反应，即Zf’特别大，又使輔助電极的面積遠大于研究電极的面積（例如用大的鉑黑電极），則Cd’很大，其容抗Xcd’比串聯電路中的其他元件小得多,因此輔助電极的界面阻抗可忽略,于是图1可简化成图2，这也是比較常見的等效電路。
图2.用大面積惰性電极为輔助電极时電解池的简化電路
2. 阻抗譜中的特殊元件
以上所講的等效電路僅僅为基本電路，實際上，由于電极表面的彌散效应的存在，所測得的双電层電容不是一个常數，而是随交流信号的頻率和幅值而發生改變的。一般来講，彌散效应主要與電极表面電流分布有關。在腐蝕電位附近，電极表面上陰、陽极電流並存，當介質中存在緩蝕劑时，電极表面就会为緩蝕劑层所覆蓋，此时，铁離子只能在局部區域穿透緩蝕劑层形成陽极電流，这樣就導致電流分布极度不均勻，彌散效应系數較低。表現为容抗弧變“癟”，如图3所示。另外電极表面的粗糙度也能影響彌散效应系數變化，一般電极表面越粗糙，彌散效应系數越低。
2.1 常相位角元件（Constant Phase Angle Element，CPE）
在表示彌散效应时,近来提出了一種新的電化學元件CPE,CPE的等效電路解析式为：
CPE的阻抗由两个參數来定義，即CPE-T，CPE-P，我们知道，
因此CPE元件的阻抗Z可以表示为：
这一等效元件的幅角为φ=-pπ/2，由于它的阻抗的數值是角頻率ω的函數，而它的幅角與頻率無關，故文獻上把这種元件稱为常相位角元件。
實際上，當p=1时，如果令T=C，則有Z=1/（jωC），此时CPE相當于一个純電容，波特图上为一个在第一象限的半圆，相应電流的相位超过電位正好90度，當p=-1时，如果令T=1/L，則有Z=jωL，此时CPE相當于一个純電感，波特图上为一在第四象限的正半圆，相应電流的相位落後電位正好90度；當p=0时，如果令T=1/R，則Z=R，此时CPE完全是一个電阻。

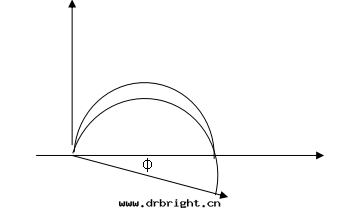

一般當電极表面存在彌散效应时，CPE-P值總是在1~0.5之間，阻抗波特图表現为向下旋转一定角度的半圆图。
图3. 具有彌散效应的阻抗图
可以證明，彌散角φ=π/2*(1-CPE-P)，特别有意義的是，當CPE-P=0.5时，CPE可以用来取代有限擴散层的Warburg元件。 Warburg元件是用来描述電荷通过擴散穿过某一阻擋层时的電极行为。在极低頻率下，带電荷的離子可以擴散到很深的位置，甚至穿透擴散层，産生一个有限厚度的Warburg元件。如果擴散层足够厚或者足够致密,将導致即使在极限低的頻率下，離子也無法穿透，從而形成無限厚度的Warburg元件，而CPE正好可以模拟無限厚度的Warburg元件的高頻部分。當CPE-P=0.5时,
,其阻抗图为图4所示，一般在pH>13的堿溶液中，由于生成致密的鈍化膜，阻礙了離子的擴散通道，因此可以觀察到图4所示的波特图。
图4 當CPE-P为0.5时（左）及在Na2CO 3溶液中的波特图
2.2 有限擴散层的Warburg元件-閉环模型
本元件主要用来解析一維擴散控制的電化學體系，其阻抗为
，一般在解析过程中，設置P=0.5，並且Ws-T=L2/D，（其中L是有效擴散层厚度，D是微粒的一維擴散系數），計算表明，當ω->0时，Z=R,當ω->+∞，在
，與CPE-P=0.5时的阻抗表达式相同，阻抗图如图5。
图5. 閉环的半無限的Warburg阻抗图
2.3 有限擴散层的Warburg元件-發散模型
本元件也是用来描述一維擴散控制的電化學體系，其阻抗为
，其中ctnh为反正切函數，F（x）=Ln[（1+x）/（1-x）]。與閉环模型不同的是，其阻抗图的實部在低頻时並不與實軸相交，而是向虛部方向發散。即在低頻时，更像一个電容。典型的阻抗图如图6。
图6. 發散的半無限的Warburg阻抗图
3. 常用的等效電路图及其阻抗图譜
对阻抗的解析是一个十分複雜的过程，这不单是一个曲線拟合的问題。事實上，可以選擇多个等效電路来拟合同一个阻抗图，而且曲線吻合得相當好，但这就带来了另外一个问題：哪一个電路符合實際情況呢？这其實也是最關鍵的问題。實验者需要有相當豐富的電化學知識，並且对所研究體系有比較深刻的認識，而且在複雜的情況下，单純依賴交流阻抗是難以解決问題的，需要輔助以极化曲線以及其他暫态實验方法。
由于阻抗測量基本是一个暫态測量，所以对工作電极、輔助電极以及參比電极的魯金毛细管位置极有要求。例如魯金毛细管距離工作電极的位置不同，在阻抗图的高頻部分就会表現出很大的差异，距離遠时，高頻部分僅出現半个容抗弧，距離近时，高頻弧變成一个封閉的弧；當毛细管緊挨着工作電极表面时，可能会出現感抗弧，这其中原因還不清楚。
为了有利于大家在今後的實验中对阻抗图有一个粗略的認識，下面简单将幾種常見阻抗图譜介紹一下。
3.1 吸附型緩蝕劑體系
如果緩蝕劑不參與電极反应,不産生吸附絡合物等中間産物,則它的阻抗图僅有一个时間常數，表現为變形的单容抗弧。这是由于緩蝕劑在表面的吸附会使彌散效应增大，同时也使双電层電容值下降，其阻抗图及其等效電路如图7。
图7. 具有一个时間常數的单容抗弧阻抗图
3.2 塗层下的金屬電极阻抗图
塗裝金屬電极存在两个容性时間常數，一个是塗层本身的電容，另外一个是金屬表面的双電层電容，阻抗图上具有双容抗弧，如图8所示：
等效電路中的Ccoat为塗层本身的電容，Rcoat为塗层電阻，Cdl为塗层下的双電层電容。當溶液通过塗层滲透到金屬表面时，還会有電化學反应發生，Rcorr为電极反应的阻抗。
3.3 局部腐蝕的電极阻抗图
當金屬表面存在局部腐蝕（點腐蝕），點蝕可描述为電阻與電容的串聯電路，其中電阻Rpit为蝕點內溶液電阻，一般Rpit=1~100Ω之間。實際體系測得的阻抗应为電极表面鈍化面積與活化面積（即點蝕坑）的界面阻抗的並聯耦合。但因鈍化面積的阻抗遠遠高于活化面的阻抗，因而實際上阻抗頻譜图反映了電极表面活化面積上的阻抗，即两个时間常數疊合在一起，表現为一个加宽的容抗弧。其阻抗图譜與等效電路如图9所示。
3.4 半無限擴散层厚度的電极阻抗图
所謂半無限擴散过程，是指溶液中的擴散區域，即在定态下擴散粒子的濃度梯度为一定數值的區域，擴散层厚度为無窮大。不过一般如果擴散层厚度大于數厘米後，即可認为滿足这一条件。此时法拉第阻抗就等于半無限擴散控制的濃差极化阻抗Zw與電极反应阻抗Zf的串聯，其阻抗
電极反应完全受擴散步驟控制，外加的交流信号只会引起表面反应粒子濃度的波动，且電极表面反应粒子的濃度波动相位角正好比交流電流落後45度，阻抗图为45度角的傾斜直線，如图10所示。如果法拉第阻抗中有Warburg阻抗，則Rp→無窮大,但在腐蝕電位下,由于總的法拉第阻抗是陽极反应阻抗與陰极反应阻抗的並聯,一般僅有陰极反应有Zw，故此时總的Rp应为陽极反应的Rp1值,Zf仍为有限值。
當電极表面存在較厚且致密的鈍化膜时，由于膜電阻很大，離子的遷移过程受到极大的抑制，所以在低頻部分其阻抗譜也表現为一45度傾角的斜線。
3.5 有限擴散层厚度的電极阻抗图
當擴散层厚度有限时，即在距離電极表面x=l處，擴散粒子的濃度为一个不随时間變化的定值，則有
，在低頻是完全由濃差擴散控制，但在高頻时它相當于一个RC串聯電路，見2.2节。實際測量中，當電极表面存在擴散层控制时，在較低頻率下，離子的遷移过程可以通过延长时間来擴散到金屬表面，發生電化學反应，因此波特图表現为一閉合的圆弧，可以用有限擴散层厚度的Warburg阻抗来模拟，如图11所示。
3.6 同时受電化學和濃差极化控制
在混合控制下，交流信号通过電极时，除了濃差极化外還将出現電化學极化，这时電极的法拉第阻抗比較複雜；在高頻部分为双電层的容抗弧，而在低頻部分，擴散控制将超过電化學控制，出現Warburg阻抗，其等效電路及阻抗图如图12所示。
3.7 具有双容抗弧的電化學阻抗
另外如果法拉第電流If不僅與极化電位DE有關，而且與某一表面狀态變量X相關，則由于X对電位的響应会引起弛豫現象，從而出現除双電层電容以外的第二个时間常數。不过，該常數既可能是容性的也可能是感性的，这取決于B值。當B>0时,低頻出現感抗弧，當B<0时，則在低頻出現第二个容抗弧。某些吸附型物質在電极表面成膜後，这层吸附层覆蓋于緊密双電层之上，且其本身就具有一定的容性阻抗Cf,它與電极表面的双電层串聯在一起組成具有两个时間常數的阻抗譜,其阻抗图如图13所示。
3.8 低頻出現感抗弧的電化學體系
前面说过，如果法拉第電流不僅與電极電位有關,而且受電极表面狀态變量X影響，而这个狀态變量本身又是電极電位E的函數，則会有
式中
當B>0时,
,低頻部分出現感抗弧。
當電极反应出現中間産物时，这種中間産物吸附于金屬電极表面，産生表面吸附絡合物。該表面絡合物産生于電极反应的第一步，而消耗于第二步反应。而一般情況下，吸附过程的弛豫时間常數要比電双层電容Cdl與Rt組成的充放電过程的弛豫时間常數大得多，因此在阻抗图的低頻部分会出現感抗弧。如图14所示。
當B<0时，上式可改写为
進一步可以得到法拉第阻抗
，这相當于RC並聯電路，即法拉第阻抗本身具有一个时間常數，加上双電层電容，整个EIS出現两个容抗弧，如图13所示。
4. 混合電位下的阻抗譜特征
上面所述的阻抗譜均是在自然電位下測量的，而電极反应在自然電位下同时具有陰、陽极两个反应，所以阻抗譜所反映的是两个電极反应的頻譜特征，即文獻所述的混合電位下的阻抗譜。當沒有狀态變量时，EIS仍只有一个时間常數，當有一个狀态變量影響電极反应速度时，阻抗譜会出現两个时間常數。不过在某些情況下，需要研究单一陽极反应特征，就必須将研究電极的電位极化（弱极化區）到不同的陽极電位下進行阻抗測量，以抑制陰极反应，这就是所謂的直流偏壓下的阻抗測試。这一點对于研究鈍化膜的臨界破裂電位下的阻抗特征尤为重要，它能提供點蝕誘發期的重要特征，另外在研究緩蝕劑的陽极脫附行为时也十分重要。
5. 交流阻抗的不足之處
前面指出，对于同一阻抗譜，可以找到不止一个等效電路滿足它的解析，而对于同一个電路，當電路中的元件參數不同时，可以得到完全不同類型的阻抗譜，因此依靠等效電路来推測電极过程的动力學機構是不可靠的。
附录： ZView電化學阻抗分析软件使用说明
1. Zview拟合快速指南
ZView是一款功能較強的電化學阻抗分析與繪图软件，能对EIS數據進行各種電化學參數計算，還能对電位、電流原始數據進行平滑和數字滤波處理，同时還可以通过软件方式補償溶液電阻。ZView操作界面简单明了，數據、图形可以方便地打印和存儲，並可以矢量方式输出到Word文档中，其良好的幫助系統能回答用戶在使用过程中的大部分问題。

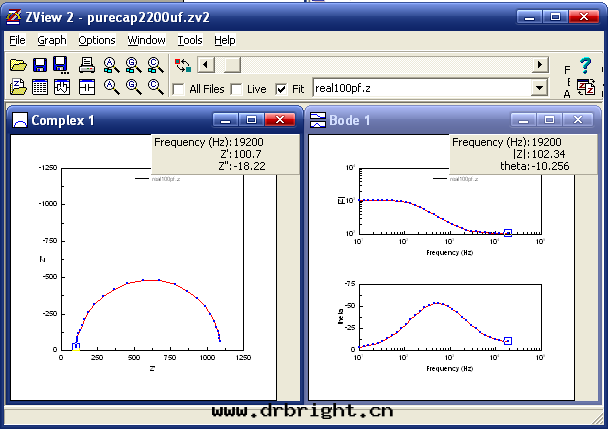

图1-1. Zview阻抗分析界面
工具条按鈕實際上是菜单的快捷鍵，如果鼠标停留在工具条图标上，則会出現相關文字说明，所有图标的功能均可通过菜单實現。工具条也包括了幾種不同的功能，下面将按其功能分類詳细说明。
图1-2.工具条詳细说明
打開＋保存图形文档：用于加载ZView文档，一个文档包括了重繪图形的相關信息。
打印图形：打印當前選定的图形；
重画坐标：提供了幾種用于重画图形坐标的方法；
數據顯示：決定調入的數據如何顯示，以及數據光标的控制；

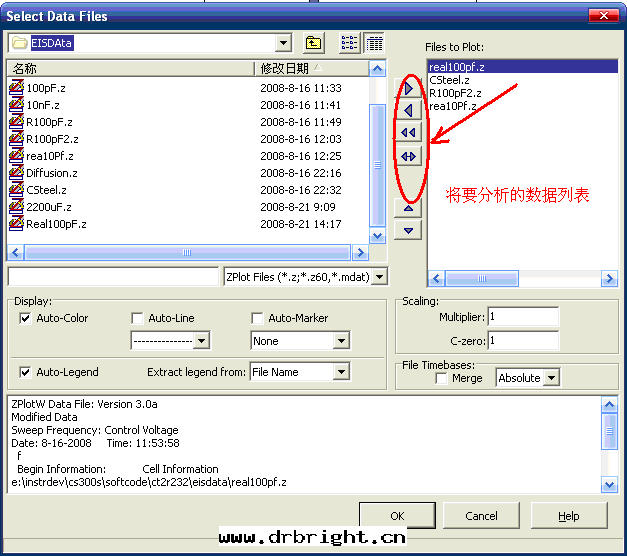

1.1 打開數據文件，從菜单“File”-“Data File”将阻抗數據文件通过箭头導入到右邊列表中，如下图3。
图1-3. Zview導入數據文件窗口
1.2 激活數據，從图4中的“1”位置的下拉框中選擇将要分析的數據。

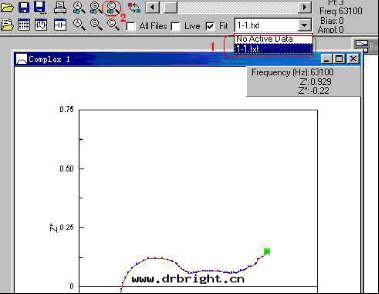

图1-4. Zview中選擇活动的數據

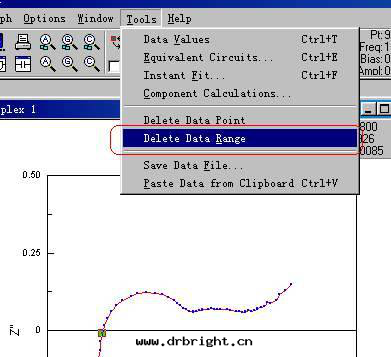

1.3 删除不需要的數據，通过光标選擇不需要的數據段，也就是Zview不能拟合的部分，然後用菜单Tools →“Delete Data Range”删除之。
图1-5. 從Zview中選擇要删除的數據段演示图
1.4 快速拟合，也就是为後面正式拟合獲取初值：
1）这个需要一个一个元件单独進行，如图1-6中“2”處所标，選中部分準备進行即时拟合；
2）在左上角打框的地方（Instant Fit），點擊它就是快速拟合。
3）選擇适宜的等效元件，如“2”處所标識，獲得等效電路的初值。

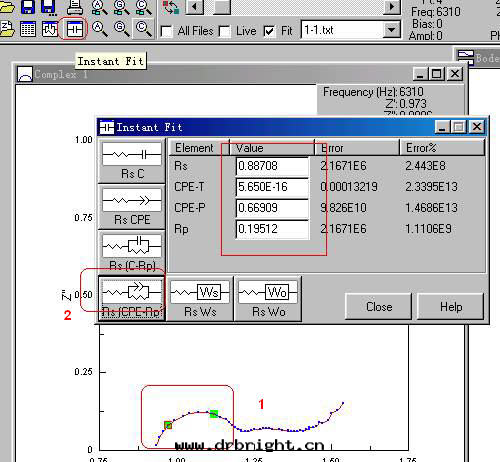

图1-6. 從Zview中選擇即时拟合等效電路来确定拟合初值演示图
1.5 建立适宜的等效電路，如图1-7，这个取決于用戶的測試體系，詳情參見Zview在線幫助。

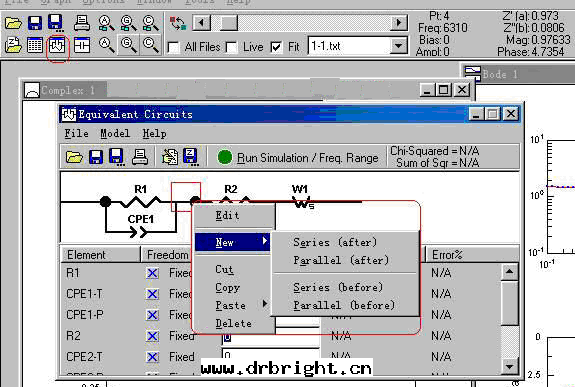

图1-7. 從Zview中選擇合适的等效電路来進行正式拟合演示图
1.6 把图1-8中“1”處的數據用鼠标拖到到“2”處位置。

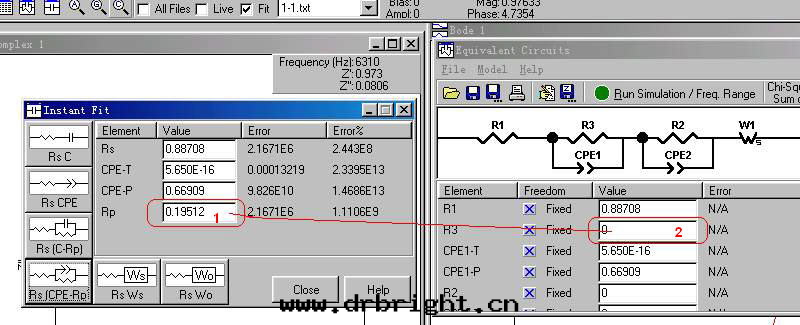

图1-8. 從快速拟合窗口中将數據傳送到等效電路拟合的初值输入框演示图
1.7把图1-9中的“1”處的Fixed改成Free，为拟合作準备，同时需要将等效電路拟合窗口（如图1-10）中的mode由“Simulation 改選为“Fitting”才能拟合。

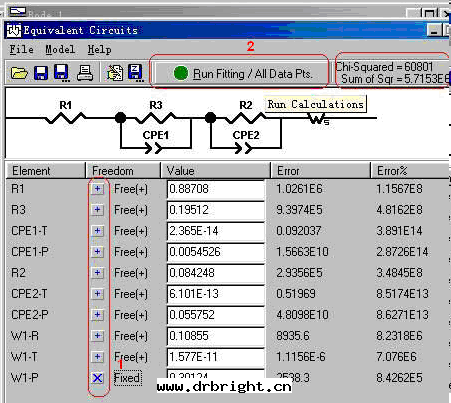

图1-9. 根據建立的等效電路進行數據拟合演示图

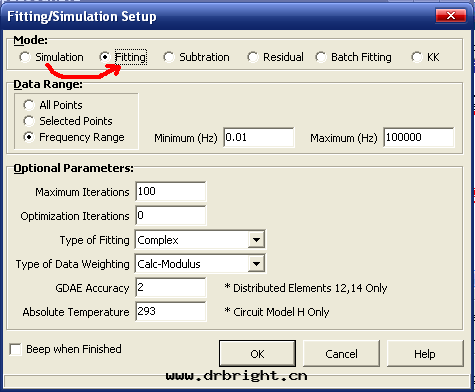

图1-10. 拟合窗口參數設置
1.8如图1-11的“1”處是拟合的結果，如果要用拟合得到數據繪图，則在“2”處選拟合結果，再點擊“3”處。

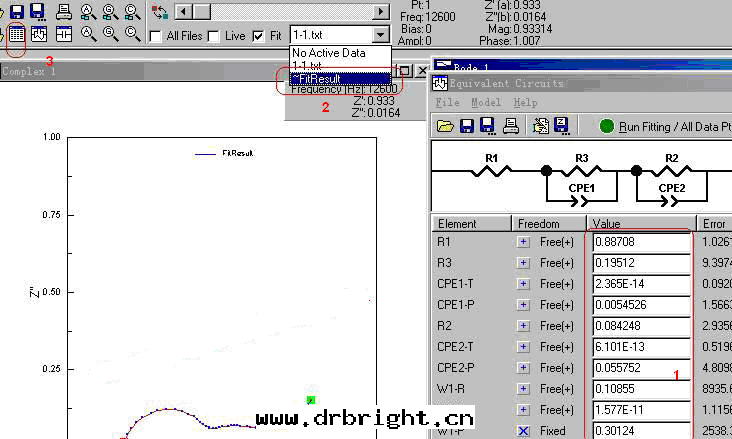

图1-11. 拟合數據結果以及拟合曲線
