産品概述
GRS7008 是一款可应用于工程現场锂電堆健康狀态監測的便攜式測試分析儀。单台 GRS7008 常規版本擁有 19 个測試通道且相 互独立(16 个電壓測量通道 +1 个電流測量通道 +1 个温度測量通道 +1 个絕緣阻抗測量通道)。
定制版本通道不限。
産品特點
▪ 隔離技術：電源隔離、采集通道隔離
▪采集通道高输入阻抗(＞ 100MΩ)
▪集成化、小型化、輕型化、智能化監測電池狀态
▪ WiFi 通訊，數據和報警信号自动傳输到用戶的移动終端
▪可同时監測锂電池堆內各片電池的電壓和交流阻抗、電池对地絕緣阻抗以及電池模組內温度
▪高精度阻抗測試：采用最精确的单正弦技術，FFT 計算，确保阻抗測試精确穩定，阻抗精度 2‰
▪測量的极限值低：精确測量的阻抗模值最低可至 10 μΩ
应用范圍
儲能站、移动儲能車等的锂電堆健康狀态監測。

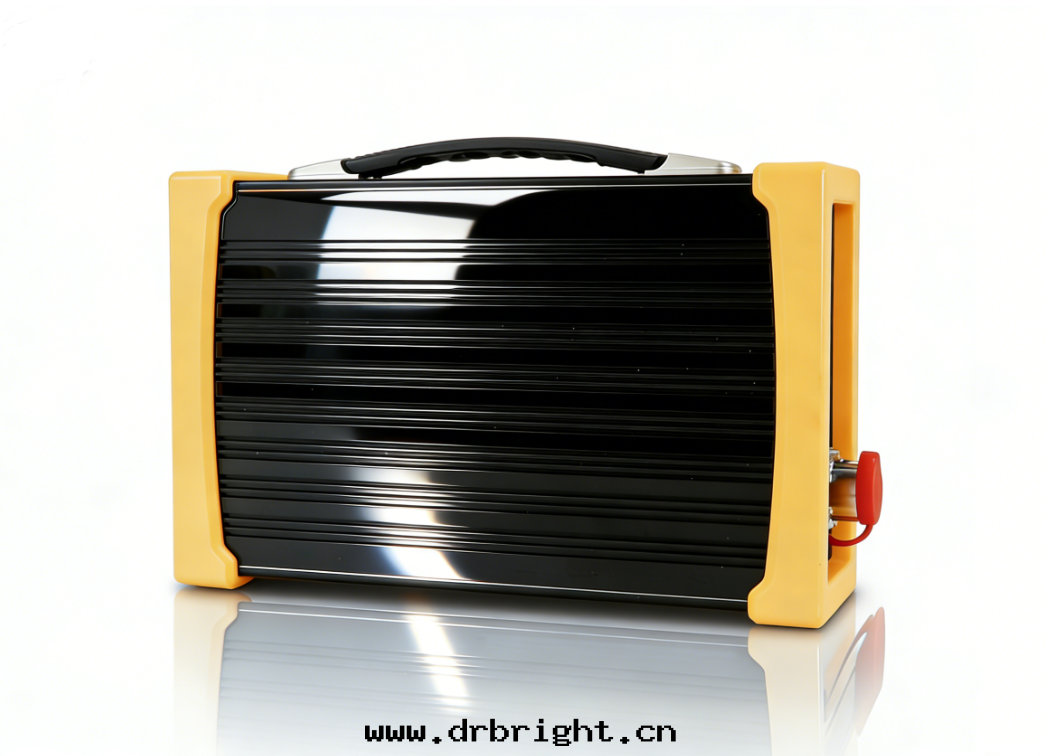

GRS-7008 便攜式锂電堆健康狀态測試分析儀
通道數	(16 个電壓測量通道 +1 个電流測量通道 +1 个温度測量 通道 +1 个絕緣阻抗測量通道)/ 台(可定制)
施加電流范圍	±2A p(可定制)
最大输出功率	120W
信噪比	＞ 70dB
電池堆電芯阻抗測量最小值	10μΩ
阻抗測量頻率范圍	0.1Hz ~ 10kHz
阻抗掃描方式	对數或自定義頻率設置(可設置至少 10 个不同頻率)
阻抗測量精度	± 2‰
測量儲能模組電壓范圍	10V ~ 60V
最大隔離電壓	1000V
采樣速率	每个通道最大采樣速率 256 kHz
采集通道输入阻抗	＞ 100MΩ
EIS 測量精度	≤ 2‰
通訊接口	Wifi
供電電源	220V/50Hz，适配器
電极連接方式	二電极(正負极夾子線)，可定制多芯插口
測試結果呈現	交流阻抗图譜和阻抗數據表，絕緣阻抗和温度變化數據 表，每节電芯的開路電壓數據表
儀器尺寸	280mm×196.5mm×84 mm
