産品概述

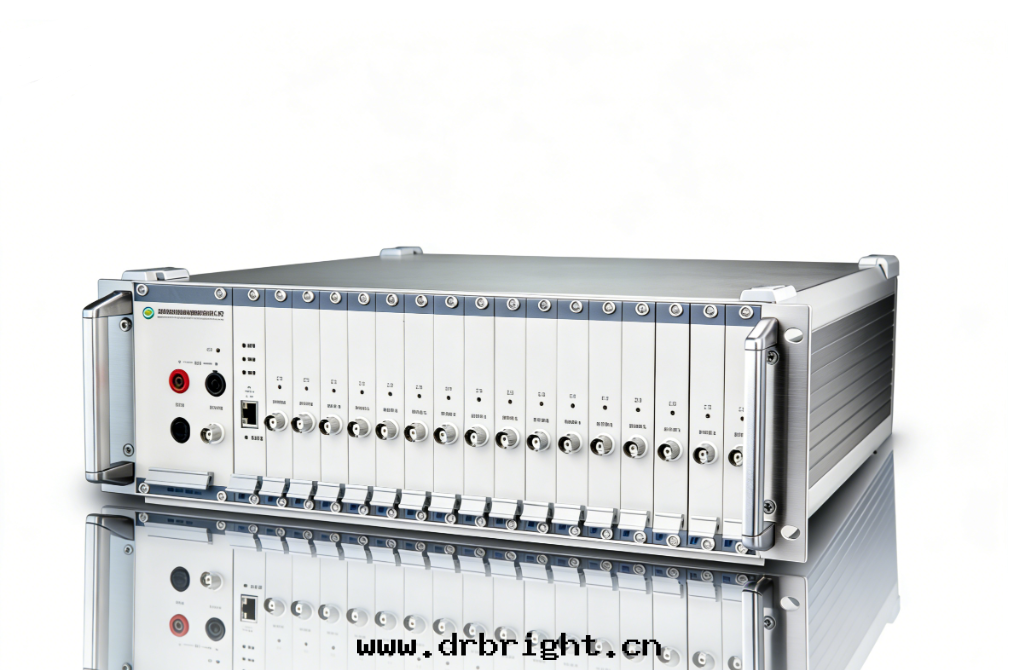

GRS7007 是一款应用于大電流放電狀态下的交流阻抗測試的分析儀， 組成包含三大部分：電流交流信号發生器、信号采集系統和數據分析系統。 電流交流信号發生器：信号發生器負責提供交流電流激勵信号。激勵信号包括固定頻率交流電流信号和掃描頻率交流電流信号，用戶可以通   过软件任意設置。
數據信号采集系統：電壓采集通道采集電池堆電芯两端的電壓信号。
數據分析處理系統：将采集到的交變電壓與電流，實时計算，得出每片電芯的阻抗。
单台 GRS7007 常規版本擁有 1+15 个測試通道且相互独立(1 个電流采集通道，  15 个電壓采集通道)  ，每个通道都可以单独變为電流采集通道。
定制版本通道不限。
産品特點
隔離技術：電源隔離、采集通道隔離；确保施加交流電流不会分流去電子負载，以及采集通道的高输入阻抗，減小電芯阻抗測量的影響；
測試性能強：在電池堆較为穩定的大電流放電狀态下精确測量每片電芯的阻抗；
數據導出简单：提高“導出”功能，极其简便地進行數據處理和将數據導入；
數據分析系統化：配置软件具备阻抗圆拟合功能，阻抗數據也支持 Zview 等效電路拟合软件，对阻抗數據進行分析和拟合；
高精度阻抗測試：采用最精确的单正弦技術，FFT 計算，确保阻抗測試精确穩定，阻抗精度 2‰；測量的极限值低：精确測量的阻抗模值最低可至 10 μΩ。
应用范圍
廣泛应用于測量燃料電池堆電芯、锂電池、電解槽中小室的阻抗測試。
