産品概述

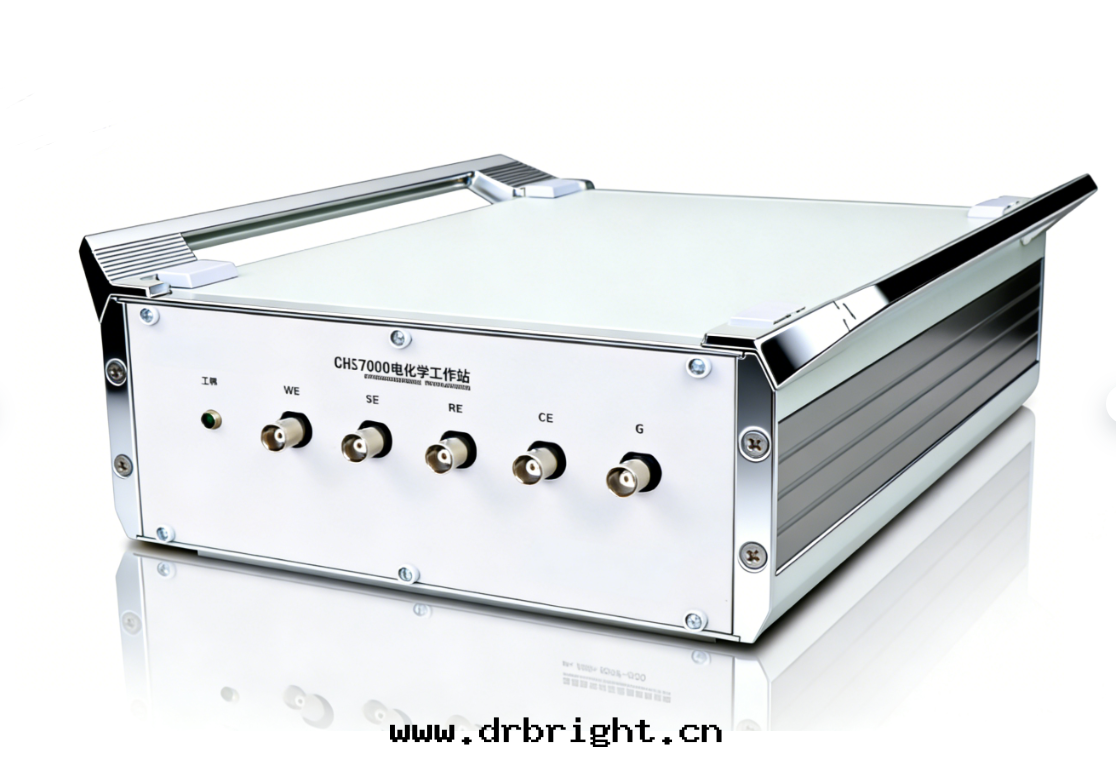

GRS7000 電化學測試系統由 GRS7000 電化學工作站 ( 恒電流儀 / 恒電位儀 / 交流阻抗儀 ) 和 GRS7000 控制數據分析软件組成。GRS7000 電化學 工作站有四大模块，分别是電分析、腐蝕、交流阻抗、能源模块，可實現所有電化學方法。
産品特點
GRS7000 電化學工作站硬件由高品質集成電路組成，具有控制精度高、響应速度快、性能穩定、結構緊湊、自动化程度高的特點，系統內置 高速控制和高精度 18 位双路 AD 转化器，可以實現高精度的數據采集，采用以太网與 PC 機進行通訊。
GRS7000 電化學工作站采用高速數據處理器，提供快速、高精度的電化學測試，儀器的安裝配置要求简单，以太网連接(支持即插即用)， 啟动成本低；高速數模转換闆，提供電流、電壓瞬时脉沖，産生各類複雜的電化學測試波形，滿足電壓、電流的全同步測量；四電极連接， 靈活用于測試高、低阻抗的電解池。采用最精确的单正弦技術，确保施加到電解池的振幅始終和設定值保持一致，使得在線性和穩定性条件 下的測試分辨率达到最大。
GRS7000 電化學工作站软件功能強大，實验設置简单，可以設定自动批次進行恒電位 / 恒電流 / 阻抗測試實验；可以提供信息提示、外部聯用 等功能，提供數據“複制 / 粘貼”及“導出”功能，能极其简便地進行數據處理和将數據導出到 GRS7000 之外的各種數據處理软件；同一窗    口能够顯示多个图形以及所需要的數據，  软件自带的數據分析模块可以進行數據分析及曲線拟合，  如線性拟合，  峰值分析，  Rp 极化電阻拟合， 塔菲尔拟合，   EIS 電化學阻抗數據拟合等功能。
应用范圍
廣泛应用于電极过程研究、化學電源、電鍍、電解、電分析、金屬腐蝕研究、電化學保護參數測定等方面。

重要參數
零阻電流計
2，3，4 電极結構
浮地或接地
最大電位范圍			±10 V
最大電流			±1A 連續 , ±1A 峰值
槽壓			±15 V
恒電位儀上升时間			≤ 500ns
恒電位儀带宽(-3 分貝)			1 MHz
所加電位范圍			±10 mV，±50 mV，±100 mV，±650 mV，±3.276 V，±6.553 V，±10 V
所加電位分辨			電位范圍的 0.0015%
所加電位準确度			±1 mV,± 滿量程的 0.01%
所加電位噪聲			<1.5mV 均方根植
測量電流范圍			±10 pA ~ ±1 A，   12 量程
測量電流分辨			電流量程的 0.00038%，最低 0.076 fA
電流測量準确度			±0.1%
输入偏置電流			≤ 1 pA
自动或手动 iR 降補償
電流測量偏置			滿量程，18 位分辨，0.00038% 準确度
電位測量偏置			滿量程，18 位分辨，0.00038% 準确度
外部電位输入
電位和電流的模拟输出
5MHz ，500KHz，  50KHz，10KHz，5KHz，1KHz，500Hz，100Hz，50Hz，10Hz，5hz，  1Hz，  0.5Hz，  0.15Hz
5MHz ，500KHz，  50KHz，10KHz，5KHz，1KHz，500Hz，100Hz，50Hz，10Hz，5hz，  1Hz，  0.5Hz，  0.15Hz
0 ~ 10V，16 位分辨，0.003% 準确度
以太网口數據通訊，可转接 USB
CV 數字模拟器和拟合器
交流阻抗模拟器和拟合器
最大數據长度			0 ~ 200 万點(200 万點~無限，可拓展)
恒電流儀
恒電流范圍		1nA ~ 1A
所加電流準确度		±0.1
所加電流分辨率		電流范圍的 0.0015%
測量電位范圍		±0.01V，   ±0.025V，   ±0.1V， ±0.25V，   ±1V，     ±2.5V，     ±5V，   ±10V
測量電位分辨率		測量范圍的 0.00038%
電位計
參比電极输入阻抗		≥ 1012Ω
參比電极输入带宽		≥ 10 MHz
參比電极输入偏置電流		<= 1 pA @ 25° C
波形發生和數據獲得系統
快速信号發生更新速率		10 MHz，   16 位分辨
快速數據采集系統		18 位分辨，双通道同步采樣，樣 速率每秒 1,000,000 點
外部信号記录通道最高采樣速率 1M Hz
可拓展掃描電化學顯微鏡功能
實验參數
CV 和 LSV 掃描速度	0.000001V/s ~ 10,000 V/s
掃描时的電位增量	0.1 mV  (當掃速为 1,000 V/s 时)
CA 和 CC 的脉沖宽度	0.00002 ~ 1000 sec
CA 的最小采樣間隔	2 μs
CC 的最小采樣間隔	2 μs
CC 模拟積分器
DPV 和 NPV 的脉沖宽度	0.001 ~ 10 sec
SWV 頻率	0.001 ~ 100 kHz
i-t 的最小采樣間隔	2 μs
ACV 頻率范圍	0.1 ~ 10 kHz
SHACV 頻率范圍	0.1 ~ 10kHz
FTACV 頻率范圍	0.1 ~ 10Hz，可同时獲取基波，   二次諧波，  三次諧波，  四次諧波， 五次諧波，六次諧波的 ACV 數據
交流阻抗頻率范圍	10μHz ~ 1 MHz
交流阻抗振幅	0.00001 V ~ 1 V 均方根值
