.設备主要組成部分及相關配置
l 機械部分：
1. 转盤機構，四个工位，三个位在工作同时，另一工位可以上下料；
2. 上料盤和操作平台機構；
3. 抽真空封裝工位，具备電解液收集，抽真空系統跟腔體分離機構，抽真空和充气管路分離機構；
4. 切邊機構，切刀位置可調节适应不同的電池宽度，各二組）切刀底闆、切刀座、切刀、導套導柱、直線導軌滑块、气缸；
5. 控制電路機構；
6. 转盤和精密分割器转动機構；
7. 底闆和機架機構與防護钣金門；
8. 控制面闆；
9. 气路路系統；
l 電气及标準件配置：
1. 可編程控制器PLC：Panasonic；
2. 人機界面：Sanmkoon；
3. 數顯真空壓力開關SUX；
4. 電气控制器件：Omron/上海二工/正泰；
5. 温控器：Omron；
6. 固态繼電器：Omron或陽明25A；
7. 热電偶：台灣8芯铁氟龍線；
8. 气缸:SMC/Airtac；
9. 分割器台灣品牌；
10. 馬达台灣SANLY；
11. 導向軸及軸承台灣品牌防鏽；
設备特性说明

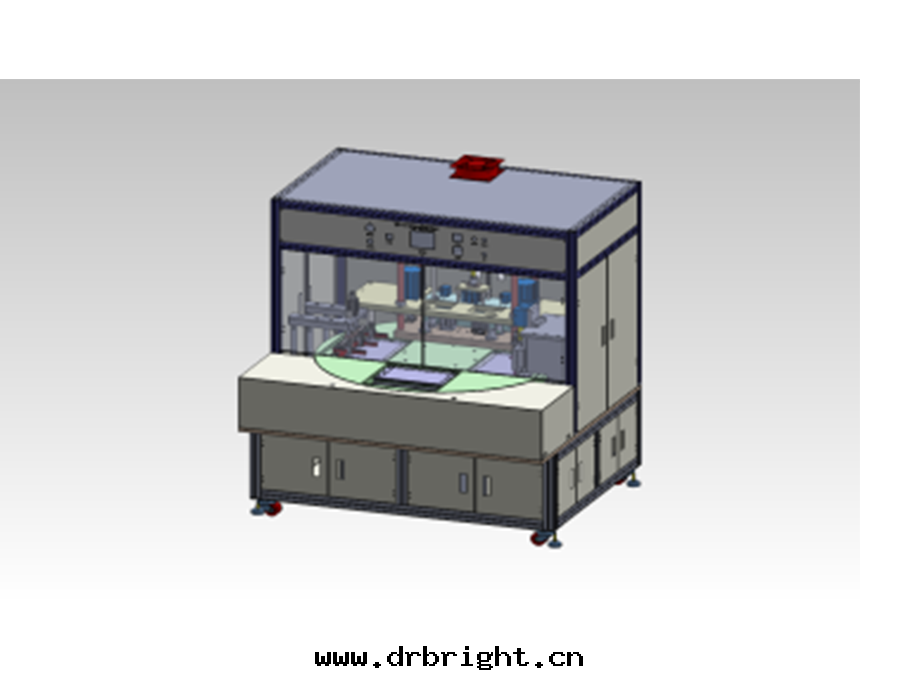

1. 本機采用转盤式結構，转盤上開有抽气封口、補封、切邊、收放料共四个工位，交替转入真空腔體工位和補封、切邊工位工作，而另一位置取放料；
2. 转盤分度精度高（用台灣産凸輪分割器，非同步輪皮带結構），角度誤差：30sec以內；
3. 封裝工位封头及發热體有防热變形影響結構，确保在加热狀态下封头的平行度；
4. 封裝工位封头偏離对正可通过調节機構調整；
5. 封裝上封头與刺刀可通过觸摸屏控制自动升起，脫離真空腔以便維修及更換封头與刺刀；
6. 刺刀采用棱刃口，利于抽真空，且刺破口與封印之間的距離可調；
7. 封头材質为黃铜，傳热性能好；
8. 封头結構为L形可拆式，方便更換封头；
9. 上下封头的温度可通温控器面闆按鈕調节設定且温度的當前值與設定值都可通过；其LCD顯示屏顯示，直觀明了便于操作且具有超温報警功能；
10. 測温热電偶为台灣進口8芯铁氟龍热電偶線，耐高温、耐腐蝕；
11. 具有气缸壓力可調壓闆，壓緊電池利于抽除電池內所有的气體；
12. 本機具有防電解液污染電池的功能，設置有一電解液单向流动裝置，防止電解液在開腔时流出；
13. 本機采用可編程控制器PLC現實自动控制，采用觸摸屏實現人機对話，操作方便；
14. 真空时間及封裝时間都可在觸摸屏上設定；
15. 真空度值可通过數顯真空壓力表檢測並顯示，並可根據工藝要求設定其真空值；
16. 抽真空管为4分鋼丝管；
17. 切邊機構有宽度調节功能，可按照不同的電池宽度調整切刀位置；
18. 切出来的气囊邊料有專用廢料邊收集盒，減少電液对機器和人員的污染；
19. 所有零件均有表面處理，以防電解液腐蝕；
20. 真空腔村質为合金鋁，表面氧化處理，可防腐蝕；
21. 本機操面有保護安全門，及双按鈕起动；
設备技術參數：
1. 适应産品規格：长（100—420）×宽（100—300含气囊）×厚（2—20）以內
2. 封头长度：420mm；
3. 封印宽度:2-8mm（可定制）；
4. 産能:300--600EA（根據電池型号大小而定）；
5. 转盤分割精密度：角度偏差≤30”
6. 温度：≤250±1℃温度誤差±2℃，双面加热，温度异常自动報警；
7. 真空度：-95~98Kpa（當外界气壓为1个标準大气壓时）；
8. 封头壓力：0—0.6MPa可調，調节精度为0.02MPa；
9. 封头平行度：±0.01mm；
10. 機器空转工作周期:小于15秒/次；
11. 設备産品的合格率：因本機造成的壞品≤1.0%；
12. 設备故障率：≤5%（只由設备造成的故障）；
动力配置及安裝參數
1. 配置電源：220V/50Hz；功率：1.8KW；
2. 壓縮空气：≥0.6MPa；
3. 真空源：-100KPa，流量≥6L/Min；
4. 設备重量：約1200Kg；
5. 設备尺寸：长1.80米、宽1.80米、高1.81米；
設备一般配置和标準
1．設备外觀顔色:客戶提供色闆。
2．設备噪音≤80 db.
3．設备符合国家有關機電設备的安全标準，沒有明顯或潛在的設計安全隐患。
4．随機附送中文操作说明書和設备維修手册.
5．随機交付機器的電器控制图，气动控制图，和外購部件说明書等資料。
6．甲方提供乙方有關品種更換的各部件清单和图纸。
7．提供易損件清单，包含名稱，单機數量，規格型号或图纸等信息。
