設备規格 ：
1) 軋輥尺寸：φ500mm×550mm；
2) 軋輥转速：2～11rpm，無級變速可調；
3）最大工作壓力：500KN-3000KN；
4）電源要求：380V/50Hz，功率約28KW；
5）壓縮空气：壓力0.5Mpa~0.7Mpa，流量：0.04M³/min；
6）連線設备總重量：約18T,
設备安裝地面承重要求：>2.5T/m²，並在設备底部放置垫闆。
7）連線設备尺寸：7500×3000×2000mm.

設备性能指标：
1) 最大軋制力：3000KN（300吨）；
2) 機器速度：3～17m/min
3) 极片或箔片類型：铜或鋁等有色貴重金屬
4) 极片宽度：250mm～500mm；
5) 軋制後极片均勻度：±0.002mm(达到塗布機±0.003mm条件下)
6) 极片预制张力：2.3～23kg(無級調整)
7) 壓輥布局：两輥垂直布置
8) 壓輥尺寸：Φ500×550mm
9) 輥壓機预置線壓力：5.0t/cm
輥壓機两輥壓力：3000KN
10) 芯軸及電极卷尺寸
a) 芯軸材料：金屬、纖維或塑料
b) 芯軸尺寸：收卷、放卷芯軸內徑（3英寸）
c) 芯軸长度：≥550mm
d) 料卷尺寸：≤Ф500mm
e) 卷重：不大于400kg
f) 极片过輥：外徑Ф80mm薄壁塗硬鋁輥
g) 操作环境：無危險（注意機器上的安全提示）
h) 機器外觀：按供方标準顔色
11) 軋輥表面光潔度：表面粗糙度为0.2μm(近似鏡面)；
12) 軋輥热處理:軋輥硬度：HRC65～68，軋輥調質:HB280-300,淬火深度≥18MM、軋輥圆柱度≤±0.002mm，軋輥为上市公司中鋼集团邢台股份有限公司(提供檢验原件報告)；
13) 軋輥軸承采用p52高精度軸承
14) 軋輥調整間隙：伺服電機調間隙，范圍0-2mm可調；
15) 极片輥壓方式:采用有間隙、有预壓力的連續輥壓方式；预壓力采用液壓施壓方式最大预壓力:3000KN,采用油壓恒壓力、限間隙工作方式，采用液壓增壓方式産生油壓；
16) 軋輥傳动方式:采用活节聯軸器上、下輥分别独立驅动方式,並且在軋制連續塗布還是在間隙塗布极片運行平穩,無沖擊或爬行；
17) 切邊刀具为拼裝結構；
18) 收放卷機性能指标:
a: 极片參數:  筒芯为φ76 mm,放卷最大直經为500 mm
极片最大宽度500mm
b: 放卷參數:  放卷时极片张力控制精度为5%
              张力調节(設定)范圍 0.5~3.5Kgf
c: 邊緣控制: 糾偏控制精度为≤±0.2mm
d: 张力調节:25N。

設备主要部件配置：

一、材料	备注
1. 軋輥材料：Cr3/Cr5；	中鋼集团邢台軋輥股份有限公司，並且提供檢验報告
2. 牆闆材質：45#；
3. 機器外殼：A3，1.5mm以上；
4. 气漲軸：鋁合金，3英寸；
5. 收放卷機架：方鋼A3；
6. 过輥：采用氧鋁合金輥，鍍鉻过輥；
7. 齒輪：精磨齒輪，精度0.8級。
二、标準主要元器件
1)      觸摸屏	昆侖通泰
2)      伺服系統	東元、富士
3)      模拟量输出模块	東元、富士
4)      液體壓力傳感器：TPT505	深圳
5)      軋輥變頻器	三菱、台达
6)      PLC	三菱、松下、歐姆龍
7)      液壓升壓系統	美国ENERPAC、美国SC、其他
8)      調节減速機：	東力，迪克、其他
9)      收放卷糾偏：	Pausource、東登
10)   軸承：P52高精度軋輥軸承	瓦房店、北軸
11)  分邊刀具：	陝西

  設备配套：

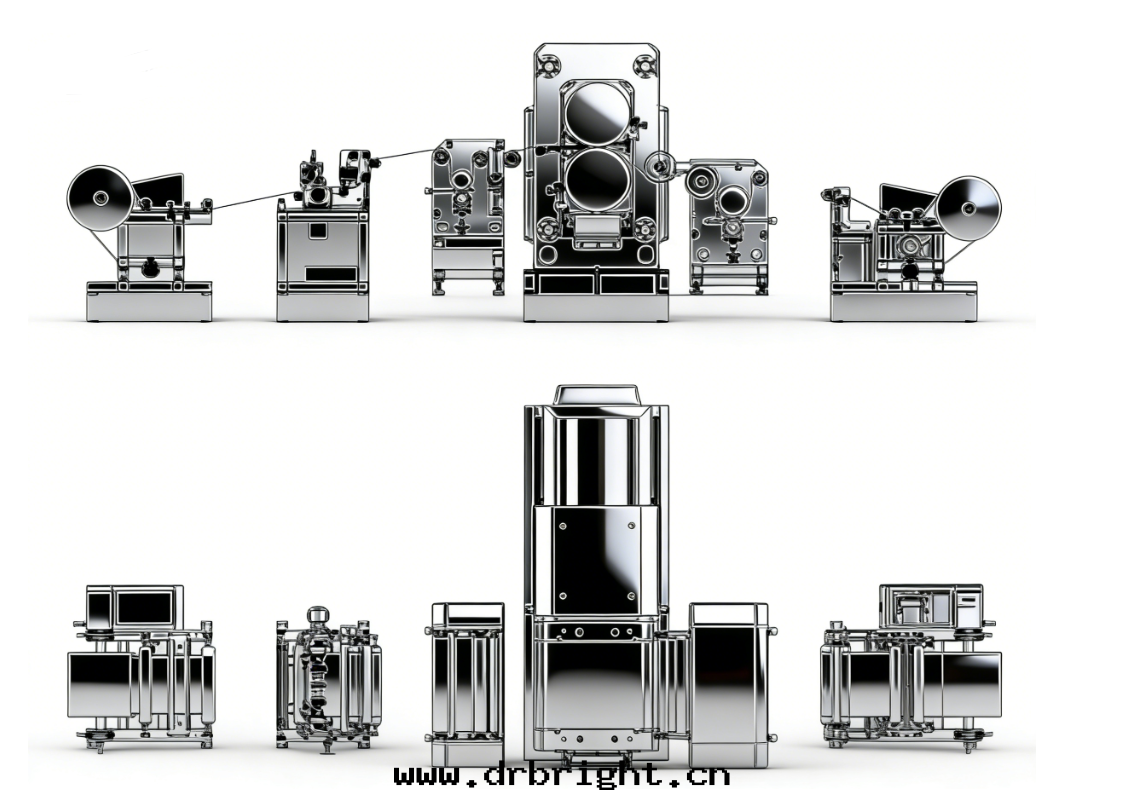

极片連軋生産線主要由放卷機、切邊除塵機、前张力隔斷、油壓对輥機、後张力隔斷、收卷機、電控系統、液壓系統、糾偏裝置等組成。
1. 放卷機：
本裝置用来支承待軋制的卷料，並将其输送到軋機進行軋制。本裝置由機架、糾偏裝置、气漲軸、磁粉制动器及张力控制器、導輥等部分組成。
主要技術參數：
放卷軸：直徑Ф76mm，有效长度550mm；带控制閥門气漲軸，配置充气槍；
最大放卷直徑：Ф500mm；
张力控制器： 0～25N.m （可調）；
糾偏設备：采用Pausource或東登控制系統，控制器精度±0.2mm(Re)。
2. 接带平台：
接带平台：由接片平闆、壓杆、气缸、導軌組成，與放卷機裝置为一體；
接带方式：通过气缸带动壓杆輔助完成接片操作；
接片宽度：550mm；
3. 切邊除塵機：
切邊除塵機由機架體、上切刀、下切刀、毛刷、吸塵器(用戶自备)及浮动輥、導向輥等部分組成。主要功能是切除两邊不塗布區域及邊緣凸起部分，防止塗布部分與非塗布邊緣部分在碾壓过程中受力不同，導致延展不同出現的极片不平整狀态。並通过毛刷清理料带上的粉塵，吸塵器吸走极片表面清理出的粉塵；通过浮动輥对张力的調节，減小极片的抖动。
主要技術參數：
切刀转速：70r/min
切邊宽度：250 mm～500mm（連續可調）
4. 緩沖裝置：
緩沖裝置是由機架、固定導輥、浮动導輥、直線導軌等部分組成，目的用于在間隙极片軋片中減少极片抖动，防止斷带。
輥壓前緩沖與切邊为一體組合，輥壓後緩沖與收卷機連體一組。
5. 前後张力隔斷：
前後张力隔斷裝置是由機架、固定導輥、浮动導輥、直線導軌、张力气缸、主電機驅动等部分組成，目的用于对進入軋輥之前的极片進行张力控制，減少起皺，也可以用于消除在間隙极片軋片中的間隙沖擊，減少极片抖动，防止斷带，极片加有气缸张力裝置，可調节极片的张力大小，可以起到极片预延作用。 过輥選用表面硬氧化鋁輥，後张力隔斷过輥直徑Ф160mm，表面高精度0.4。
6. 油壓对輥機：
軋機是連軋生産線中的主要設备，由口字型整體鑄造45#鋼機架、軋輥副、万向聯軸节、精密減速電機、液壓系統、間隙調整系統、電气控制系統、送料護闆及輥面清潔機構等部分組成。
主要功能是使极片在軋輥的碾壓下，使极片达到合适的密實度，並根據塗布厚度达到极片厚度要求。本設备采用伺服電機驅动丝杠楔铁間隙調整結構調节軋輥間隙，線速度通过變頻器調节實現無級調速。
主要技術參數：
設备整體尺寸（长*宽*高）：約3000×1300×2000mm；
軋輥規格（輥面直徑*輥面宽度）：φ500×550mm；
軋輥輥面有效使用宽度：500mm；
軋輥转速：2～11rpm，無級變速可調；
軋輥材質： Cr3/Cr5 (中鋼集团邢台)；輥身表面硬度HRC≥65～68；軋輥調質HB280-300；淬火层深度≥18mm；軋輥徑跳度≤±0.001mm；輥面粗糙度Ra=0.2；
軋輥面清潔：采用可調节深度的刀片調节裝置，刀片为刮刀式結構，刮刀貼近輥面，進行自动清除輥粘附料，並带有收集盒，刀片清潔为上下輥两套；
整體空载徑跳动≤±0.003mm；傳动方式为活节聯軸器傳动；
主電機功率：（7.5KW+7.5KW）15KW (380V 50Hz)；
軋制線速度：3～17m/min（變頻調速）；
液壓缸行程10mm；最大軋制力为300T；两輥線壓力0.45～5.0t/cm；
輥縫調节方式为中間楔块伺服調整液壓恒壓力壓緊；輥縫調节范圍：0～2mm；輥縫調整顯示精度为0.001mm ，在觸摸屏上顯示；
軋輥軸承：P52四例高精度軸承
輥壓機重量：約15t
設备顔色：供方标準顔色
設备布置方向：客戶選擇機型方向
7. 收卷機：
收卷機的作用是将經过輥壓後的電极材料卷繞在芯軸上。本裝置由機架、糾偏裝置、气漲軸、收卷電機、磁粉離合器及张力控制器、導輥等部分組成。
主要技術參數：
1)．收卷軸：气漲軸直徑：Ф76mm  有效长度：550mm，带控制閥門气漲軸，配置充气槍
2)．最大放卷直徑：Ф500mm
最大承载能力：400kg
3)．张力控制器： 0～25N.m （可調）；
4)．糾偏裝置：采用Pausource或者東登控制系統，控制器精度±0.2mm(Re)。
8. 電器控制系統：
整套設备電器部分由電控櫃上的操作面闆控制，由輥壓主電機變頻器、收卷電機、液壓系統、磁粉制动器、磁粉離合器、张力控制器等部分組成。
1) 放卷機由张力控制器通过磁粉制动器控制放卷张力。
2) 軋機由主電機驅动經減速機、活节聯軸器傳动带动軋輥转动，變頻器控制實現變頻調速。
3) 收卷機由收卷電機驅动带动收卷軸實現收卷。张力控制器通过磁粉離合器控制收卷张力。
4) 液壓系統通过人機界面觸摸屏調节控制油缸的升降带动碾壓下輥的升降。
5) 收放卷糾偏控制通过驅动電機分别带动放卷機、收卷機糾偏裝置工作完成收放卷糾偏控制。
6) 通过人機界面調节改變軋輥油壓力；
7) 軋輥移动數值由人機界面屏顯示；
8) 人機界面输入調节改變油壓对輥機軋輥的間隙。
