軋輥基本參數：

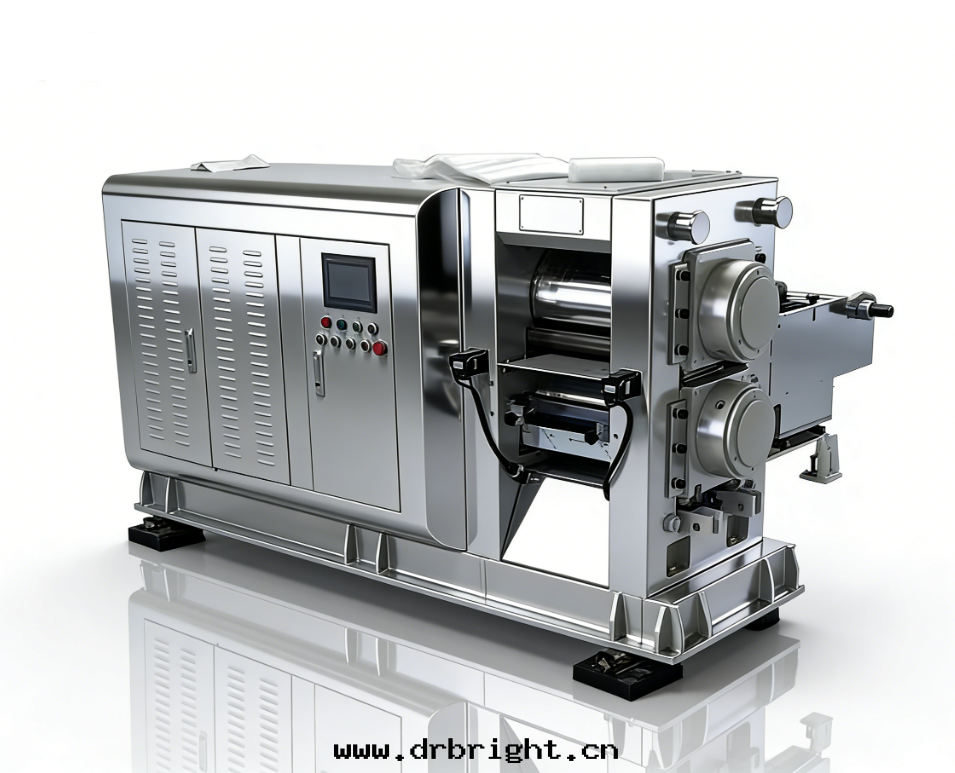

功能：使极片在軋輥的碾壓下，使极片达到合适的密實度，並根據塗布厚度达到极片厚度要求。本設备采用丝杆楔铁間隙調整結構調节軋輥間隙，線速度通过變頻器調节實現無級調速。
（1） 結構 :两輥上下水平布置，“口”型鑄造牌坊
（2）主軸承：軋機專用軸承
（3）軋輥
軋輥規格（輥面直徑*輥面宽度）：φ300*350mm 輥面有效使用宽度：330mm
軋輥材質： 9Cr2Mo
輥身表面硬度：HRC≥66～68 軋輥調質：HB280-300
淬火层深度：≥18mm
軋輥鍍鉻厚度：≥0.18mm
軋輥徑跳度：≤±0.001mm（磨床上檢測） 輥面粗糙度：Ra≤0.02
軋輥圆柱度≤±0.001mm
整體空载徑跳动：≤±0.002mm；
（4）軋輥面清潔：采用可調节深度的刀片調节裝置，刀片为括刀式結構，刮刀貼近輥面，進行清除輥粘附料，並带有收集盒，刀片清潔为上下輥两套；
（5）傳动方式：齒輪对齒傳动
（6）齒輪：精磨齒輪，精度 0.8 級。
（7）主電機功率：4kW (1 台*4KW 380V 50Hz)
（8）液壓缸：缸徑φ125mm*2 个 行程 10mm
（9）碾壓最大線速度：8m/min ;
（10）最大軋制力：120T
（11）两輥線壓力：0.45～4.5t/cm
（12）輥縫調整方式：中間楔块步進電機調整液壓恒壓力壓緊
（13）輥縫調节范圍：0～3mm
（14）輥縫調整顯示精度：0.001mm ，在觸摸屏上顯示
（15）主機重量約 2.2T
（16）噴塗顔色：供方标準顔色或指定顔色。
（17）輥壓機尺寸：約长 1700mm×宽 600mm×高 1600mm
設备主要部件配置：

序号	名稱	备注
1	軋輥：9Cr2Mo；
2	牆闆材質：45#；
3	機器外殼：冷軋闆，1.5mm 以上
4	觸摸屏	昆侖通态
5	輥縫調整步進電機	傑美康
6	模拟量输入/输出模块	日本三菱
7	PLC	日本三菱
8	軋輥變頻器	海普蒙特
9	油缸	象力/ft西高行
10	液壓升壓系統：	美国 ENERPAC；
11	減速機	国茂/澳太
12	軸承：軋輥專用軸承	瓦房店
13	齒輪：精磨齒輪，精度 0.8 級。
14	气缸	亞德客
15	電气元件	正泰
